Tetto in legno con Celenit o con lana di roccia doppia densità?

Leggi questo articolo grazie alle donazioni dei lettori Valter Costantini, Annalisa Venturi, Marco O. e Massimo Sottocornola. Partecipa anche Tu, sostieni l’informazione attraverso espertocasaclima.com!


I lettori approfittano spesso dello spazio per i commenti nel blog per porre domande sulle stratigrafie che gli vengono proposte dai costruttori, è un modo veloce per togliersi qualche dubbio o ricevere una verifica in fretta.

Francesco questa notte mi ha scritto:

Salve dott. Sampaoli…mi trovo in zona climatica C e sono in procinto di realizzare una villetta con il tetto in legno… mi preoccupa molto la coibentazione del tetto e proprio x questo mi sono fatto realizzare più di un preventivo…di questi preventivi solo due mi hanno colpito in positivo ma non so quale scegliere dato che i prezzi ahimè sono ben differenti….

Prima soluzione:

  • Pos. 3) Tavolato maschiato sp. 30 mm.
  • Pos. 4) Telo freno vapore Tyvek + listelli di contenimento coibentazione.
  • Pos. 5) Coibentazionea ventilata celenit composta da strato pannello in lana di legno mineralizzata celenit n 30mm. strato pannello in granulato di sughero celenit LSC 80 mm. strato pannello di fibra di legno celenit n 20 mm. + telo traspirante tyvek
  • Pos. 6) Chiusura coibentazione con pannello osb 20 mm.
  • Pos. 7) Guaina impermeabilizzante sp. 4 mm. + guaina ardesiata sp. 4 mm.
  • Pos. 8) Tegola portoghese in cotto

PREZZO:190 a mq

Seconda soluzione:

  • Pos. 3) Tavolato maschiato sp. 20 mm.
  • Pos. 4) Telo freno vapore + listelli di contenimento coibentazione.
  • Pos. 5) Coibentazione con lana di roccia sp. 160 mm. hardrock Energy della (rockwool).
  • Pos. 6) Chiusura coibentazione con pannello osb 12 mm.
  • Pos. 7) Guaina impermeabilizzante sp. 4 mm.
  • Pos. 8) Tegola portoghese in cotto.

PREZZO:160 a mq

Secondo lei con la seconda soluzione riuscirei a non soffrire il caldo estivo? o devo optare X forza X la prima?


Rispondo a Francesco con questo articolo dedicato, proprio perchè alcuni chiarimenti sono utili a tanti lettori nella medesima situazione.


Rispondo come segue:

premesso che il tetto si fa una volta sola, e non si deve sbagliare, come si può decidere la stratigrafia senza un’analisi del pacchetto tetto?

è vero che l’elenco in punti già descrive sommariamente le 2 soluzioni, MA…

  • sono state progettate per garantire la protezione dal caldo?
  • e le prestazioni invernali?
  • avremo un adeguato comfort in tutte le stagioni?
  • è stata fatta la verifica delle prestazione della copertura secondo il nuovo DM 26.6.2015 ?
  • a proposito di protezione estiva  è ottenuta una Trasmittanza termica periodica |Yie| U/dyn < 0,18 W/m2K ?
  • e secondo il DM 26/6/09 a proposito di protezione estiva abbiamo uno sfasamento > 12 ore? che è proprio il minimo minimo minimo!!!!
  • è stata progettata la tenuta all’aria del tetto in legno senza rischi di condense interstiziali?
  • ci sono le indicazioni per una corretta sigillatura di travi passanti da dentro a fuori e altri nodi critici o soluzioni strutturali alternative alle travi passanti per realizzare lo sporto del tetto?
  • e l’analisi della migrazione del vapore attraverso il pacchetto di copertura?

Entrambe le soluzioni, sia quella in sughero + Celenit (lana di legno mineralizzata) che quella in lana di roccia a doppia densità, indicano che l’ultimo strato sopra la coibentazione sarà un pannello OSB (forte freno al vapore) + guaina: questo è un errore progettuale perchè si sta costruendo un pacchetto traspirante dove il vapore dell’ambiente interno è solo regolato (frenato) dal telo posato sul lato caldo ma non potrà mai uscire all’esterno perchè l’ultimo strato non permette la traspirazione. Questo aspetto deve essere chiarito chiedendo se sia previsto uno strato di ventilazione e un telo impermeabile e traspirante con funzione di tenuta al vento.

Parlando di prestazioni estive, e dunque protezione dal caldo, queste stratigrafie NON sono proprio idonee:

  • è vero che il pannello isolante Celenit LSC composto da granulato di sughero naturale compresso + quello Celenit in lana di legno mineralizzata con cemento sembrano offrire una densità enorme e un buon valore di calore specifico, ma gli spessori progettati sono così ridotti che poco possono fare contro il caldo estivo: infatti la stratigrafia garantisce uno sfasamento di circa 7 ore: gli ambienti sottostanti si surriscalderanno fortemente ed in breve tempo.
Descrizione degli strati Spessore (s) [m] Conduttività termica (l) [W/mK] Resistenza termica [mqK/W] Calore specifico (c) [J/kgK] Densità (?) [kg/m3]
Rsi Aria Strato laminare interno 1 2 3 4
1 tavolato perline 0,020 0,130 2100 600
2 freno al vapore 0,00045 0,180 1000 311
3 Celenit N 0,030 0,065 1810 400
4 CELENIT LSC 0,040 0,050 1500 170
5 CELENIT LSC 0,040 0,050 1500 170
6 Celenit N 0,020 0,065 1810 400
7 OSB 3 0,012 0,130 1600 600
  • la 2a soluzione è ancora più scarsa nelle prestazioni estive, mentre si comporta egregiamente in inverno quando la sola cosa importante diventa il contenimento delle dispersioni! Ma qui siamo preoccupati per il caldo estivo – e a ragione! Il pannello in lana di roccia a doppia densità 190/90 kg/mc sembra avere un bel po’ po’ di spessore (160mm), ma il suo calore specifico è bassissimo: non può proteggere dal caldo. Infatti il pacchetto tetto in lana di roccia garantisce circa 5ore di sfasamento.
Descrizione degli strati Spessore (s) [m] Conduttività termica (l) [W/mK] Resistenza termica [mqK/W] Calore specifico (c) [J/kgK] Densità (?) [kg/m3]
Rsi Aria Strato laminare interno 1 2 3 4
1 tavolato perline 0,020 0,130 2100 600
2 freno al vapore 0,00045 0,180 1000 311
3 Hardrock energy 0,160 0,036 1030 110
4 OSB 3 0,012 0,130 1600 600

Valutare un’offerta economica per la costruzione di un tetto in legno non è banale e i costi in gioco sono molto elevati:

  • se analizziamo un pacchetto tetto e il suo costo al metro quadro dobbiamo ricordare che solo il 25% circa del prezzo è imputabile al coibente: quindi occhi aperti sui pannelli che ci vengono proposti! Sono adatti al clima dove il tetto viene costruito? Lo spessore è adeguato? Qualcuno ha fatto i calcoli?

Ora si è parlato in modo approfondito dei pannelli isolanti e si è un po’ dimenticato l’argomento vapore, condense, tenuta all’aria e struttura lignea: NON sottovalutiamo mai questi aspetti, anzi NON procediamo senza averli ben definiti. Gli errori costano cari.

Concludo dicendo…

Francesco, credo che sia sbagliato il suo approccio: farsi proporre due soluzioni diverse con relativi prezzi diversi non serve a NULLA.

Una soluzione prevede le mele e l’altra soluzione prevede le pere: non si possono confrontare pere e mele.

L’approccio corretto è decidere la stratigrafia tetto (perchè è quella che ci serve, è quella giusta per noi, per la nostra casa, per il nostro clima) e poi farsi fare due offerte da due artigiani. Allora sì che posso mettermi seduto, confrontare e decidere!

Se non vuole chiedere direttamente assistenza a me, torni dal suo tecnico di fiducia, si faccia fare una proposta di stratigrafia per tetti in legno con buone doti di protezione dal surriscaldamento estivo scegliendo con calma materiali coibenti e manti corretti per la gestione del vapore, analizzi con lui le soluzioni per ottenere la tenuta dell’ambiente sottostante senza il rischio di infiltrazioni d’aria e condense interstiziali che le guasterebbero l’opera intera. Verifichi con calma i risultati dei calcoli e poi faccia richiesta di preventivo per offerta e posa!

Lei deve chiedere un prventivo per quello che vuole lei e non per quello che vogliono fare loro. 😉



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

i miei 8000, non sul tetto del mondo

8000 millimetri naturalmente – non metri.

In questi ultimi anni ho progettato veramente tanti tetti. In genere succede che il tetto è già stato quotato economicamente, oppure tra due proposte non ci si decide, e sono chiamato per una consulenza.

Leggendo il computo metrico e le voci che lo compongono si vede chiaramente se la stratigrafia è buona o no – poi ci sono gli errori madornali e poi ci sono le stratigrafie che complicano tutto e non si sa perchè.

Prendere il progetto del tetto fatto da altri e rimescolare le carte dimostrando che si può far meglio è facile!

  • se si sa cosa si vuole e si deve ottenere dalla nuova copertura
  • se si sa cosa serve alla casa del committente che ti sta pagando la parcella.

In ogni caso bisogna proporre il meglio del meglio, il tetto è importantissimo in una casa e, in assenza di sottotetto, gli ambienti godranno di tutti i benefici di una stratigrafia ben fatta!

Protetti d’inverno e protetti d’estate.

Poche dispersioni e poco surriscaldamento.

Che il tetto sia in legno o che sia con tavelle o che sia in laterocemento non ha importanza… deve avere ottime prestazioni per garantire comfort agli ambienti sottostanti in ogni stagione dell’anno.

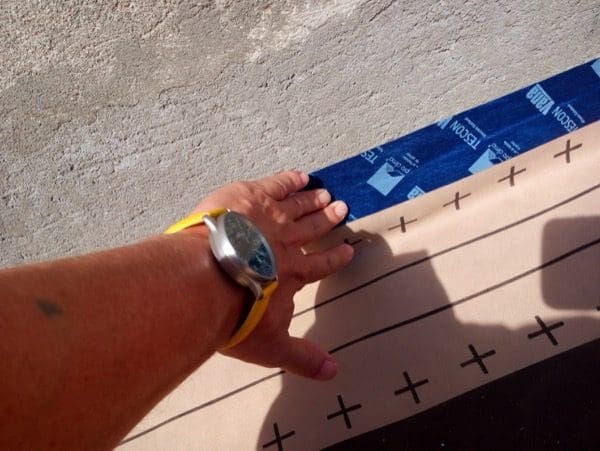

A volte ho l’occasione di fare direzione tecnica durante la fase esecutiva. Finalmente non stiamo più progettando il tetto, lo stiamo proprio facendo, stanno salendo i materiali e sta anche salendo la preoccupazione per il meteo. Eh sì, la pioggia è un problema lassù.

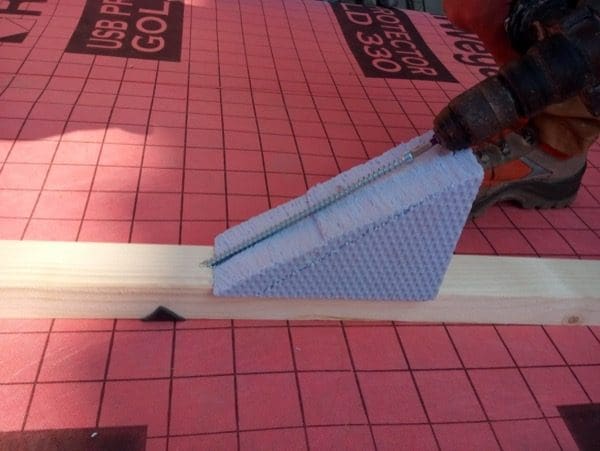

Direzione tecnica? cioè sventolare qualche foglio in faccia a chi usa i muscoli per posare tagliare segare avvitare nastrare pulire issare spostare e lo fa con attenzione? Avevo anch’io qualche foglio nello zaino, il resto tutto in mente, ma ho lavorato insieme: intanto dirigere e guardare soltanto è noioso: lavorare sul tetto non è una cosa di velocità, ma di attenzione. Meglio vestirsi in modo adeguato, avere la scarpa giusta, e iniziare.

Chi pensa ad un cantiere pensa subito ai rumori, alla polvere, alla fatica, al troppo freddo o al troppo caldo e in effetti è così a volte: assordante polveroso e poco confortevole. Sul tetto è tutta un’ altra cosa, un altro mondo.

Sul tetto sei sopra a tutto e tutti, lassù, a 8000 millimetri di quota, vedi quello che giù non vedresti mai, non sei disturbato o scavalcato da altri che lavorano, non stai attento a chi è sopra di te, sei il più vicino all’azzurro, vedi il sole che nasce, il sole alto e vedi dove scende, i rumori che senti sono quasi sempre i tuoi, quelli dei tuoi attrezzi. Sono bei posti la falda, il colmo, meno le linee di gronda e la vicinanza al precipizio.

Anche la mia scrivania è un bel posto, ma è bello e utile alzarsi e cambiare punto di vista, toccare i materiali che consigli, provare le viti che hai ordinato e attaccare i nastri che pensavi indispensabili, risolvere qualche dettaglio imprevisto.

Lassù a 8000 millimetri di quota lavorare può essere veramente bello e pieno di soddisfazioni perchè il lavoro lo vedi, ce l’hai nelle mani.

Lavorare è più bello che progettare?

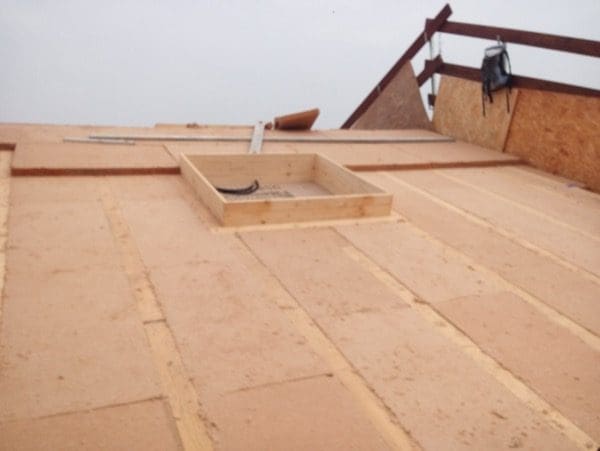

Isolare bene un tetto e abbronzarsi anche, significa che il meteo era perfetto per lavorare con materiali naturali che, come si sa, non amano l’acqua!

Le cose belle della vita sono le cose che fai, non le cose che possiedi… dice Lui, Reinhold Messner.



è più bello progettare o lavorare?





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Per calcolare i parametri termici di una stratigrafia

Per calcolare i parametri termici di una stratigrafia, ma anche per conoscere solamente la trasmittanza e lo sfasamento termico dobbiamo inserire alcune caratteristiche del materiale che stiamo utilizzando, o che forse utilizzeremo.

calcolare-parametri-termici-stratigrafia-trasmittanza-calore-specifico-vapore-01

Ma questi parametri sono sempre descritti nelle schede tecniche?

E soprattutto, quali sono?

  • la conducibilità,
  • il calore specifico,
  • e aggiungerei anche il fattore di resistenza al passaggio del vapore (almeno possiamo calcolarci il valore Sd per capire come verrà gestita la migrazione del vapore).

calcolare-parametri-termici-stratigrafia-trasmittanza-calore-specifico-vapore-03

La maggior parte delle volte, il materiale che stiamo valutando riporta bene nella scheda tecnica le proprietà termofisiche che cerchiamo: questi dati infatti accompagnano la marcatura CE e dovranno essere poi opportunamente corretti per tenere conto delle reali condizioni in cui opereranno secondo UNI EN ISO 10456.

Altre volte manca il dato del calore specifico… Chi sa perchè.

Può capitare anche di reperire con difficoltà la densità del materiale (kg/mc), e senza questo dato non si può proseguire (questo vale spesso per le lane di vetro).

calcolare-parametri-termici-stratigrafia-trasmittanza-calore-specifico-vapore-02

E’ stata aggiornata anche la Norma UNI 10351 nel 2015: Materiali e prodotti per edilizia – Proprietà termoigrometriche – Procedura per la scelta dei valori di progetto. E’ in vigore dal 25 giugno 2015. La norma

  • fornisce il metodo per il reperimento dei valori di riferimento per conduttività termica, resistenza al passaggio del vapore e calore specifico dei materiali da costruzione in base all’epoca di installazione.
  • integra quanto non presente nella UNI EN ISO 10456 con particolare riferimento ai materiali isolanti per l’edilizia a seconda se siano o meno dotati di marcatura CE.

In conclusione, prima di metterci al lavoro e “dare i numeri” facciamo buona ricerca e troviamoci tutti i dati importanti ad eseguire i calcoli!

Io naturalmente faccio così, ed ogni volta che utilizzo un materiale vado ad aggiornare il mio “data base materiali” che piano piano è diventato lunghissimo (e utilissimo): si tratta di un semplice foglio di calcolo dove in cima alle colonne ho scritto i dati che mi servono..

nome materiale: Spessore (s) [m] Conduttività termica (l) [W/mK] Resistenza termica [mqK/W] Calore specifico (c) [J/kgK] Densità (?) [kg/m3] Permeabile al vapore ? Potere fonoisolante Rw dB

Se mi capita di avere fretta e non possiedo uno dei dati che sto cercando, scriverò in corsivo un numero “molto affidabile” che avrò copiato da un materiale gemello! E’ un modo per distinguere i dati “dichiarati” dal produttore dai dati “dedotti” con un po’ di logica.

Se fate spesso questo lavoro, consiglio caldamente di iniziare un data base materiali, che si arricchirà di settimana in settimana diventando un autorevole aiutante di studio. Nelle colonne libere di destra suggerisco di aggiungere il nome del cantiere perchè il nostro cervello abbina spesso un certo materiale ad un certo cantiere e le ricerche diventano semplici e veloci.

Se invece vi sentirete smarriti quando il data base materiali oltrepasserà le 1000 righe, come nel mio caso, oppure siete appena rientrati da un viaggio intorno al mondo e a stento ricordate il nome di quel tal cantiere dove avevate scelto di utilizzare quel tal pannello isolante, non vi resta che la scorciatoia di “cerca”: cmd f

calcolare-parametri-termici-stratigrafia-trasmittanza-calore-specifico-vapore

Cosa utilizzate per i vostri fogli di calcolo? ancooora Excel?

Lasciate perdere, spiccate il volo, migrate verso Calc, il foglio elettronico tuttofare che avete sempre desiderato, graaatis:

calcolare-parametri-termici-stratigrafia-trasmittanza-calore-specifico-vapore-4

 Salvate i vostri documenti nel formato OpenDocument, lo standard internazionale per i documenti di ufficio. Questo formato, basato su XML, è uno standard aperto: ciò significa che non siete legati a CALC. Potete aprire i vostri documenti con qualsiasi programma compatibile con OpenDocument.

Con CALC, inoltre, potete leggere tutti i vostri precedenti documenti Microsoft Excel (compresi quelli creati con Microsoft Excel 2007) e salvare il vostro lavoro nei formati Microsoft Excel per inviarli a chi è ancora legato ai prodotti Microsoft. Se essi desiderano solo vedere il risultato del vostro lavoro, usate piuttosto il formato PDF (Portable Document Format, .pdf) – non è necessario comprare altro software.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

La migrazione del vapore, meglio una valutazione dinamica

L’analisi del rischio condensa superficiale e interstiziale è obbligatoria per tutti gli interventi sull’involucro. Di solito le verifiche statiche basate sul diagramma di Glaser (norma UNI EN ISO 13788) forniscono una sovrastima del fenomeno.

La norma UNI EN 15026 propone un metodo sofisticato basato su un’analisi dinamica della migrazione del vapore attraverso gli strati di una struttura, e in effetti si avvicina di più al fenomeno nella realtà: la valutazione in regime variabile tiene conto delle variazioni orarie ambientali interne ed esterne e anche delle caratteristiche di igroscopicità dei materiali ( i “buoni” materiali).

Per non andare in cerca di guai, iniziamo subito con una corretta progettazione igrotermica dettata dal buon senso e da una certa sensibilità per i “buoni” materiali!  Poi decidiamo se verificare il lavoro con il metodo tradizionale (Glaser) o con metodi più avanzati (analisi dinamiche).

La verifica dinamica serve proprio per capire e valutare la bontà di un progetto di isolamento dall’interno.

migrazione del vapore in una valutazione dinamica

Quindi è possibili prevedere il rischio di condensa? Certo – con uno dei metodi sopra descritti!

Ma se voglio fare pochi errori ed evitare calcoli che non sono capace di fare, quanto mi devo preoccupare della condensa?

Dipende.

Se mi metto a coibentare dall’interno con materiali isolanti poco adatti protetti da barriere al vapore, sicuramente sto preparando una stratigrafia rischiosa (se il palloncino si buca, scoppia!).

Se invece sono stato molto attento alla scelta iniziale dei materiali e sono stato in grado di trovarne con buona conducibilità capillare, con ottime proprietà igroscopiche che permettono il normale e diffuso trasporto del vapore nei due sensi a seconda della stagione (verso l’esterno in periodo di riscaldamento e verso l’interno in periodo estivo), allora posso stare molto più tranquillo sul problema della condensa.

Il vapore entra nel pacchetto isolante per tutto il periodo invernale, ma sarà libero di asciugare nel periodo estivo: è una cosa completamente naturale e non dannosa e soprattutto non insidiosa.

Impieghiamo più tempo nella scelta dei materiali piuttosto che ai mezzi per fermare il vapore: il risultato sarà qualitativamente migliore.

Una delle criticità del modello di verifica di Glaser è proprio la sua sottovalutazione delle buone caratteristiche dei buoni materiali.
