Lastrico solare, isolare e trasformare

I nuovi proprietari dell’ultima unità in alto in un condominio (di un palazzo.. fate voi)  sono di solito i più interessati tra tutti i condòmini ad intervenire sull’ultimo solaio: un po’ per garantirsi dal rischio di infiltrazioni e un po’ perchè sono interessati a riqualificare energeticamente il loro ultimo piano che, come noto, è quello che più di ogni altro soffre di dispersioni termiche invernali e importante surriscaldamento nella stagione estiva.

Da un lato la lotta in sede di riunione condominiale per proporre i lavori, dall’altro la burocrazia.

Progettando la stratigrafia per isolare l’ultimo solaio (tetto piano) è sempre conveniente intervenire da fuori, cioè all’estradosso: così si ottengono le prestazioni migliori. Questa è anche l’occasione per fare una nuova impermeabilizzazione una volta finiti i lavori.

Non capita di rado che sia proprio il proprietario dell’ultimo piano ad accollarsi le spese per tali lavori – spesso l’unica alternativa alla battaglia di condominio. Sarà lui a finanziare tutti i lavori di manutenzione straordinaria e di riqualificazione e a questo punto si prende il lusso di ripavimentare il lastrico solare a suo gusto – parapetti, vasi e mobili da giardino inclusi.

Ma l’ex tetto piano malandato dell’edificio può trasformarsi in un terrazzo abitabile senza aver richiesto il permesso di costruire?

Di per sè, pavimentare un lastrico solare è solo un intervento di manutenzione straordinaria e non ne cambia la sua destinazione di utilizzo (è un tetto).

Volete che il lastrico solare diventi un terrazzo? ci vuole il permesso di costruire.




lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Tetto piano con trave sporgente e parapetto, come isolare l’estradosso?

Soprattutto nell’esistente, quindi in ambito ristrutturazioni, ci si trova davanti a strutture non isolate che nel dettaglio esecutivo presentano delle difficoltà: e più si approfondiscono le difficoltà e più difficoltà sorgono.

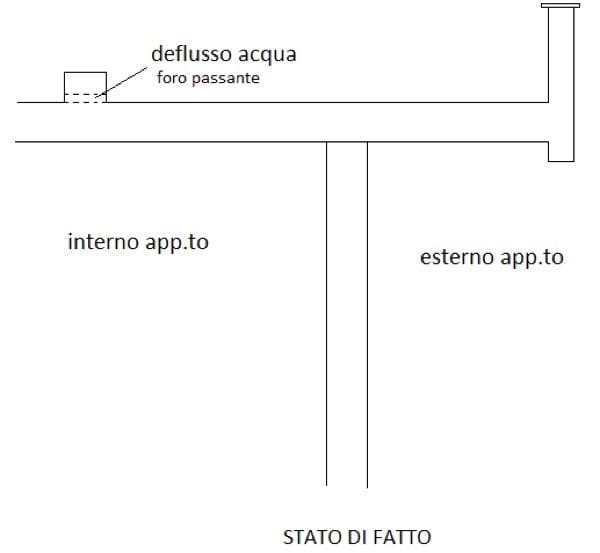

Andiamo ad analizzare questo tetto piano, che è lo stato di fatto:

Trattandosi di edificio esistente, quasi sicuramente questo elemento piano protetto da vecchie guaine bituminose ha pendenze scarse e la raccomandazione sarebbe aumentare la pendenza. Una volta redatto il progetto degli scarichi, e delle pendenze, sono da definire: i bocchettoni di scarico, il sistema troppo pieno, i profili di collegamento membrana-muro, i profili coprimuro (veletta) ecc.

Altra raccomandazione sarebbe rivedere il diametro e la portata dei punti di deflusso acque, viste le conseguenze delle bombe d’acqua di questi ultimi anni… Già che costruiamo per i prossimi decenni e Papa Francesco ci ha appena ricordato che il clima sta cambiando (“ l’uomo e’ uno stupido, un testardo che non vede… l’altro giorno è uscita la notizia di quella nave russa che è andata dalla Norvegia al Giappone e ha visto che il Polo Nord è senza ghiaccio…) meglio non chiudere un occhio.

Ma passiamo all’isolamento termico:

si deve individuare la linea, in sezione, dell’isolamento.

Sarebbe anche facile far scorrere il pennarello all’estradosso del solaio piano, all’intradosso dell’aggetto, e all’esterno della parete, ma la trave sporgente è un grattacapo e le soluzioni devono funzionare anche per quel che riguarda la fase esecutiva (non possiamo inventarci una cosa che solo sulla scrivania funziona).

Forse sarebbe fattibile un nuovo carotaggio nella trave esistente, ma costringerebbe

  • ad un isolamento scarso
  • ad indebolire la trave
  • ad accettare un nuovo ponte termico in ogni punto di deflusso acqua
  • a rendere difficoltosa la tenuta delle guaine

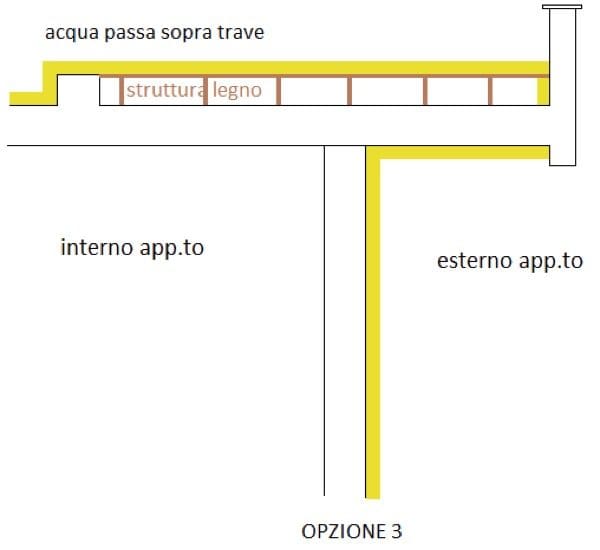

La soluzione di crescere in quota per non dover lavorare sulla trave è senz’altro un buon progetto, e se la metratura fosse scarsa probabilmente suggerirei di portarci in quota con altro isolante (male non fa).

Se restasse l’idea di un’intercapedine vuota, eventuale vapore presente potrebbe condensare non solo sul parapetto, ma anche all’estradosso della parte più esterna del solaio aggettante, dipende anche dalle temperature esterne.

Acusticamente la soluzione sarà accettabile solo se il materiale isolante sarà fibroso, mentre pannelli come l’xps avrebbero prestazioni acustiche deludenti.

Per quanto riguarda il pacchetto isolante di questo tetto piano, se si decide per un materiale ottimo contro il surriscaldamento, facciamo un nome a caso – fibra di legno (che offre 2100 J/kgK, calore specifico imbattibile e oltre 110kg/mc di densità) si deve prevedere sul lato inferiore (lato caldo) un freno al vapore igrovariabile altamente resistente a livello meccanico (estradosso solaio pendenzato), mentre sul lato esterno (lato freddo) una membrana impermeabile termoplastica di ultima generazione.

Al fine di limitare i fabbisogni energetici per la climatizzazione estiva e di  contenere la temperatura interna degli ambienti sottostanti raccomando di fare di più rispetto a quanto la normativa prescriva:

  • sfasamento > 12 ore (DM 26.6.2009)
  • trasmittanza termica periodica YIE < 0,18 W/m2K

Buon lavoro!



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

SalvaSalva

Guaina per impermeabilizzazione, scelta difficile

Non essendo un grande conoscitore di miscele industriali destinate alla produzione dei materiali per impermeabilizzazione cerco sempre di confrontarmi con l’ufficio tecnico del produttore di una certa guaina per capire se è molto, poco o per niente adatta all’impiego previsto e alla zona climatica dove intendo utilizzarla.

Leggevo l’altro giorno delle guaine in PVC che dopo anni di esposizione ai raggi UV mostrano crepe. Sapevo che le guaine in PVC restano morbide e flessibili grazie al contenuto di solventi e sapevo anche  del lento rilascio dei solventi con conseguente invecchiamento ed irrigidimento della membrana.

Oggi esistono guaine senza solventi e la loro durata è anche superiore.

Ogni volta che leggiamo in un computo metrico della fornitura e posa di manto per impermeabilizzazione approfondiamo l’argomento e chiediamo esattamente che guaina verrà utilizzata in modo che sia possibile leggere la sua scheda tecnica, capire le sue caratteristiche e verificare la sua resistenza ai raggi UV.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Mi può chiarire questo dubbio? Ci sono EPS ed EPS?

Il tetto rovescio di Mario vuole un chiarimento:

Buon giorno, avrei una domanda tecnica. Da quello che ho letto, anche sul suo intertessante sito, l’XPS va bene a contatto con l’acqua mentre l’EPS no. Avendo in mente di fare un tetto rovescio, mi hanno proposto un pannello ISOFLOOR in EPS con finitura prefabbricata a pavimento (in pratica su una faccia c’è già attaccato il pavimento).

ISOFLOOR e’ un pannello termoisolante costituito da un elemento in Polistirene Espanso Sinterizzato (EPS) a celle chiuse, conforme alla Norma UNI EN 13163, Euroclasse E di Reazione al Fuoco, con finitura prefabbricata a pavimento. Il pannello presenta una conformazione dimensionale di facile applicazione e grazie all’insensibilita’ alla umidita’ dell’EPS, ai battenti perimetrali di sovrapposizione che garantiscono l’eliminazione di ponti termici ed alle scanalature inferiori, si ottiene un isolamento termico molto efficace evitando ristagni di acqua al di sotto dei pannelli a contatto con il manto di impermeabilizzazione.

 Mi può chiarire questo dubbio? Ci sono EPS ed EPS?

               Grazie, Mario

isofloor eps

Ci sono EPS ed EPS:

anche per la zoccolatura di sistemi a cappotto certificati sono previsti pannelli che non sono in xps:

si tratta di materiale isolante in polistirene espanso (EPS) costituito da schiuma dura stampata, idrofobizzata, prodotta attraverso trattamento termico di un granulato espandibile in polistirene: così è garantita l’insensibilità all’umidità.

 Probabilmente i quadrotti ISOFLOOR in Polistirene Espanso Sinterizzato (EPS) a celle chiuse con finitura prefabbricata a pavimento contano anche molto sulla presenza delle scanalature inferiori che devono riuscire a smaltire la presenza di acqua sul manto impermeabile destinato alla posa.

lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :


Visita il profilo di federico su Pinterest.

Tetto piano verde o copertura metallica

L’architetto spinge per fare un tetto verde, il committente spinge per una copertura metallica.

Il committente teme le infiltrazioni, l’architetto teme condense e il caldo all’interno.

tetto verde tetto metallico

Mai consigliare un tetto verde a chi non ha il pollice verde!

Ricordo che una copertura piana prevede comunque un minimo di pendenza, sarà mascherata se diventerà un tetto verde e meno mascherata, o non percettibile dall’esterno, se sarà metallico. Ma non andiamo fuori tema…

Quel che volevo dire sull’argomento è:

  • i rischi di infiltrazione sono una cosa
  • i rischi di surriscaldamento dell’ambiente interno sono un’altra cosa
  • i rischi do condensa interstiziale sono un’altra cosa ancora
  1.  i rischi di infiltrazione dipendono dallo zelo o dalla trascuratezza nella posa dei manti impermeabili.
  2. per valutare il rischio di surriscaldamento interno del sottotetto si devono analizzare gli spessori e la natura dei materiali coibenti
  3. per valutare il rischio di condensa interstiziale si deve analizzare la stratigrafia della copertura in progetto completa delle indicazioni dei materiali, manti compresi.

Il tetto verde non è è privo di manutenzione come lo può sembrare una copertura metallica, ma offre un microclima migliore e certamente aumenta le doti di protezione estiva della copertura: + sfasamento e + attenuazione.

…un tetto… l’importante è averlo!
federico_sampaoli_espertocasaclimacomipha_member

View federico sampaoli's profile on LinkedIn

Vuoi offrire un sostegno a questo BLOG? Diventerai sostenitore di EspertoCasaClima.

 esperto casaclima

Tetto piano coibentato e impermeabilizzato correttamente

 Se un tetto con pendenza deve essere traspirante, il tetto piano, per forza di cose, non lo può essere. Un tetto piano dev’essere protetto dall’umidità sia da fuori che da dentro.

  • da dentro (all’interno) meglio prevedere una barriera al vapore contro l’umidità dell’ambiente interno:

Secondo DIN 4108-3 un tetto piano richiede un freno al vapore con valore sd >100m (se si pensa che la costruzione contenga ancora dell’umidità meglio usare un freno al vapore con valore sd variabile ( igrovariabile )).

(sd = valore µ * spessore espresso in metri)

In pratica la struttura del tetto piano dovrebbe essere protetta da un freno al vapore almeno 6 volte più forte del valore di permeabilità delle pareti verticali.

  • da fuori (all’esterno) serve un’impermeabilizzazione contro pioggia e neve

Guaine bituminose plastomeriche PYP funzionano bene anche sotto forte insolazione.

Guaine bituminose elastomeriche PYE sono più adatte alle basse temperature e devono essere protette dal sole.

guaina-bituminosa-a-fiamma

Un manto impermeabile sintetico composito a base di poliolefine ed armato con un tessuto di vetro è un’alternativa: per esempio

manto-sintetico-a-base-di-poliolefina-termoplastica-modificata-con-epr-nordstartpo-12286-3

manto sintetico a base di poliolefina termoplastica modificata con EPR.

tetto-piano-isolamento-esterno-xps-tetto-rovescio

E’ consuetudine limitarsi all’impermeabilizzazione all’estradosso della struttura sotto la coibentazione confidando che il vapore penetrato nella struttura non condenserà  al suo interno perchè la temperatura della massa in cls avrà temperatura sufficientemente alta grazie ai pannelli isolanti.

Se il tetto piano è in Sud Italia ha senso posare XPS con la speranza che ci protegga anche d’estate dal caldo cocente? Ovviamente bisognerebbe fare il calcolo degli spessori e vedere che prestazioni si raggiungono.

tetto-piano-doppio-isolamento-esterno-xps-tetto-rovescio

Quando l’XPS in spessori ragionevoli non offre adeguato sfasamento non ci resta che progettare un tetto piano con coibentazione in fibra di legno. Sì non si deve bagnare. Sì si deve fare più attenzione. Sì la realizzazione e la posa devono essere perfette:

  1. solaio in cls
  2. guaina barriera all’aria e freno al vapore a diffusione igrovariabile
  3. fibra di legno
  4. manto impermeabile in poliolefine
  5. eventuale strato ulteriore in XPS anche a protezione dell’impermeabilizzazione
  6. pavimentazione flottante

 Ponti termici dimenticati?

isolamento-ponte-termico-parapetto-tetto-piano-fibra-di-legno

Se il tetto piano ha dei parapetti perimetrali dobbiamo rivestirli risvoltando la coibentazione in verticale e sul “muretto” che verrà coperto dalla lattoneria.

elemento-per-copertura-piana-purenit-attikaelement-sezione

Se il tetto piano non offre parapetti dobbiamo prevdere la quota  dello spessore della coibentazione e anche l’arrivo del cappotto di facciata costruendo un elemento come questo:

 elemento-per-copertura-piana-in-battuta-al-sistema-cappotto-purenit-attikaelement

Potete anche leggere il mio vecchio articolo

Tetto piano rovescio





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Tetto piano rovescio

Cosa si intende per tetto rovescio in edilizia? Non certo quello dell’immagine sottostante: tag-tetto-alla-rovescia

Il tetto alla rovescia posiziona la membrana impermeabilizzante sotto l’isolante. L’isolante adatto non deve assorbire acqua, quindi solitamente si tratta di XPS.

tag-tetto-rovescio

Il manto impermeabile posato sul massetto, con pendenza dell’1% almeno, verrà protetto dall’xps in lastre posate anche a secco e poi zavorrate. Insomma, nel tetto rovescio è solo l’isolante a subire gli sbalzi di temperatura, le azioni del gelo ecc. mentre al manto è chiesta solamente la funzione di impermeabilizzazione.

Indicazioni per il calcolo della trasmittanza U del tetto piano:

Lo strato di isolamento termico di un tetto rovescio meglio eseguirlo con una maggiorazione del 20% per poter raggiungere il coefficiente U di progetto. Quindi se il coefficiente U calcolato per un tetto rovescio con spessore isolante 20 cm è di 0.18 W/(m2 · K), lo strato termoisolante consigliabile deve essere maggiorato del 20%, quindi 24 cm.

Stratigrafia del tetto piano rovescio:

tetto-rovescio-stratigrafia

  1. cls o laterocemento
  2. impermeabilizzazione
  3. coibentazione insensibile all’acqua
  4. geotessuto o altro telo separatore
  5. ghiaia per protezione e zavorra
