I ponti termici decidono gli impianti?

E’ comune convinzione che il ponte termico in sè sia certamente un problema da non sottovalutare per il fatto che potrebbe creare condense superficiali e magari zone a rischio muffa, ma in definitiva un aspetto importante solo per chi sta puntando alla casa passiva o ad una classe energetica molto elevata, insomma l’analisi dei ponti termici è roba da Classe A. Come dire… sono cose per la Formula 1 e non per la mia auto che arriva a 160km/h.

Il ponte termico è enormemente sottovalutato e nelle ristrutturazioni è appena appena argomento di progettazione.

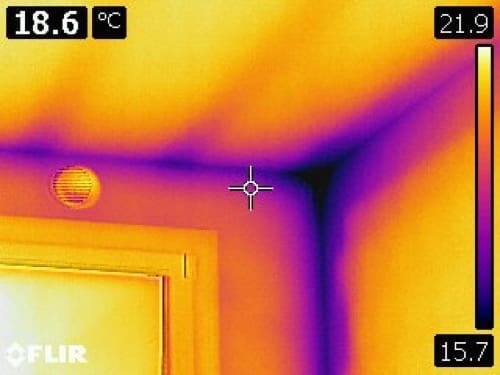

incidenza dispersioni  ponti termici

Prendiamo ora in considerazione un appartamento oggetto di ristrutturazione ed efficientamento energetico. Facciamo il calcolo del carico termico e del fabbisogno energetico dell’abitazione: consideriamo le seguenti trasmittanze delle strutture:

  • MURO PERIMETRALE ESTERNO: 0,40 W/m2K
  • MURO verso ALTRA PROPRIETA’: 0,40 W/m2K
  • PORTONCINO D’INGRESSO: 1,80 W/m2K
  • PAVIMENTO verso abitazione riscaldata: 0,80 W/m2K
  • SOFFITTO verso LASTRICO SOLARE: 0,18 W/m2K

Le Dispersioni termiche valgono 3.100 Watt, quelle per ventilazione 600 Watt (considerando una VMC): Dispersione totale 3700 Watt.

Ma qual’è l’incidenza delle dispersioni riferita ad ogni componente? :

  • MURO PERIMETRALE ESTERNO: 33,5%
  • MURO verso ALTRA PROPRIETA’: 0,6%
  • PORTONCINO D’INGRESSO: 0,3%
  • PAVIMENTO verso abitazione riscaldata: 4,7%
  • SOFFITTO verso LASTRICO SOLARE: 13,5%

E l’incidenza delle dispersioni riferita ai ponti termici? :

  • PONTE TERMICO perimetro Solaio LASTRICO SOLARE 13,8 % (426 Watt)
  • PONTE TERMICO perimentro pavimento 5,9 % (181 Watt)
  • PONTE TERMICO Serramenti 7,3 % (225 Watt)

Totale incidenza dei ponti termici: 27 % (832 Watt)

Possiamo notare che i ponti termici incidono molto, rappresentano 1/4 sul complessivo.

Non è per fare i pignoli, ma nel momento della decisione dei nuovi impianti, il termotecnico deve assolutamente tenere conto delle dispersioni dovute all’incidenza dei ponti termici: perciò non è tempo perso progettare la correzione di questi punti sensibili e valutare bene la posizione e la cura d’installazione dei nuovi serramenti.

Avete mai indagato nella vostra abitazione quali sono i punti più freddi? Non vi servirà una costosa termocamera come questa:

su questo argomento potresti rileggere il mio articolo:   Contabilizzatori di calore nei condomini con impianti centralizzati

è sufficiente anche un termometro digitale a infrarossi come questi:
