Guaina per impermeabilizzazione, scelta difficile

Non essendo un grande conoscitore di miscele industriali destinate alla produzione dei materiali per impermeabilizzazione cerco sempre di confrontarmi con l’ufficio tecnico del produttore di una certa guaina per capire se è molto, poco o per niente adatta all’impiego previsto e alla zona climatica dove intendo utilizzarla.

Leggevo l’altro giorno delle guaine in PVC che dopo anni di esposizione ai raggi UV mostrano crepe. Sapevo che le guaine in PVC restano morbide e flessibili grazie al contenuto di solventi e sapevo anche  del lento rilascio dei solventi con conseguente invecchiamento ed irrigidimento della membrana.

Oggi esistono guaine senza solventi e la loro durata è anche superiore.

Ogni volta che leggiamo in un computo metrico della fornitura e posa di manto per impermeabilizzazione approfondiamo l’argomento e chiediamo esattamente che guaina verrà utilizzata in modo che sia possibile leggere la sua scheda tecnica, capire le sue caratteristiche e verificare la sua resistenza ai raggi UV.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Riflettere l’irraggiamento solare per la protezione dal caldo, l’indice SRI

Se in edifici residenziali con tetto tradizionale devo ottenere una corretta protezione dal surriscaldamento progettando con materiali isolanti con densità e calore specifico elevati

Calore specifico (c) [J/kgK] Densità (?) [kg/m3]

in strutture con tetti piani che prevedono solo l’impermeabilizzazione sul lato esposto diventa importante la capacità di riflettere l’irraggiamento solare.

riflessione-irraggiamento-solare-protezione-caldo-lindice-sri-copertura-sistema-cappotto-colore-02

Trasmettere meno calore al pacchetto del tetto sottostante fa diminuire la temperatura interna dell’edificio, ma aiuta contro l’isola di calore delle zone intensamente edificate e poco verdi.

Tradizionalmente si utilizzano guaine scure, bituminose, che certo non offrono un’alta riflettanza.

Quali membrane sono da preferire per attenuare il surriscaldamento del pacchetto di copertura, e soprattutto, qual’è il valore importante da verificare nella scheda tecnica della membrana che stiamo valutando?

l’ indice SRI

Il valore SRI, cioè Solar Reflectance Index, svela le proprietà di riflettanza ed emissività di un materiale.

riflessione-irraggiamento-solare-protezione-caldo-lindice-sri-copertura-sistema-cappotto-colore-01

Maggiore è il valore SRI e maggiore sarà il calore che sarà riflesso e minore sarà la temperatura superficiale.

Drukwerk

In due parole: meglio scegliere membrane con valori SRI elevati.

I produttori di queste membrane evidenziano con una termocamera a raggi infrarossi  che una guaina bianca arriva a dimezzare la temperatura superficiale esterna di una copertura rispetto ad una guaina bituminosa ardesiata nera e sono comunque più efficaci di una guaina bituminosa ardesiata verniciata con prodotti bianchi.

riflessione-irraggiamento-solare-protezione-caldo-lindice-sri-copertura-sistema-cappotto-colore-06

E’ noto che il bianco aiuta contro il surriscaldamento, e ciò vale anche per una facciata:

Sì, anche per le pareti è determinante la scelta dei colori: in un sistema di isolamento termico a cappotto, per evitare danni funzionali causati dall’irraggiamento solare è opportuno decidere solo colori con fattori di riflessione alla luce > 25% (questo dato è evidenziato nella mazzetta colori del produttore).

riflessione-irraggiamento-solare-protezione-caldo-lindice-sri-copertura-sistema-cappotto-colore-03

Cosa fare quando non si rispetta il fattore di riflessione alla luce?

Un sistema di isolamento termico a cappotto deve sempre essere applicato a regola d’arte rispettando tutte le norme e le direttive tecniche ad oggi conosciute (incollaggio, tassellatura, zoccolatura, profili di raccordo/chiusura, profili speciali ed impermeabilizzazione), ma con valori di riflessione alla luce inferiori al 20 % è necessario un secondo strato di rete!

riflessione-irraggiamento-solare-protezione-caldo-lindice-sri-copertura-sistema-cappotto-colore-04

lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn



Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Tetto coibentato non ventilato in legno con guaina ardesiata

Ho deciso di pubblicare questo commento di Manuel in questo articolo proprio per dedicare più spazio e attenzione a quello che sta succedendo a questo tetto in legno con pacchetto termoisolante NON traspirante:

il racconto dello stato delle cose:

Buonasera sono Manuel… grazie per esistere….

Il mio problema è molto grave, ho acquistato casa nuova a ottobre scorso e lo stabile condominio di 3 piani ha solo 1 anno e mezzo.
Il tetto per capitolato non è ventilato e così composto:

  • Travi portanti in pino lamellare
  • Perline
  • Barriera al vapore
  • Fibra di legno 4 cm
  • Isolante sintetico 12 cm
  • Tavolato
  • Guaina ardesiata
  • Tegole

Inizialmente, a maggio, ho notato una consistente infiltrazione di acqua nel sottotetto con formazione di grande quantità di muffa (o funghi di colore tendente al rosa) tra le perline e il muro interno.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-01

Col passare del tempo tutta la zona del sottotetto si è riempita di muffa costringendomi a disinfettare e lavare vestiti e scarpe che erano in questo locale.
Dopo l’intervento del costruttore, in questa zona, non ho avuto altri segni di infiltrazioni –
l’acqua entrava attraverso il passaggio di un tubo dei pannelli solari – ma dopo pochi giorni notavo la presenza dello stesso fungo in vari punti della lavanderia, del bagno e del disimpegno e nella fascia molto alta del tetto.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-05

In presenza di piogge le goccioline di acqua macchiavano anche il pavimento.

A metà giugno il costruttore faceva aprire con l’uso di motosega la zona interessata dalle infiltrazioni:

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-02

tagliando la guaina si notava sotto di essa la presenza di acqua, il tavolato superiore era vistosamente bagnato, i pannelli isolanti erano bagnati, i morali in legno, di contenimento, erano completamente marci (neri cone fossero bruciati), la fibra di legno era molto bagnata, la barriera al vapore presentava chiazze bianche riconducibili al fungo di cui sopra, le perline e i travi interni sembravano intatti.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-03

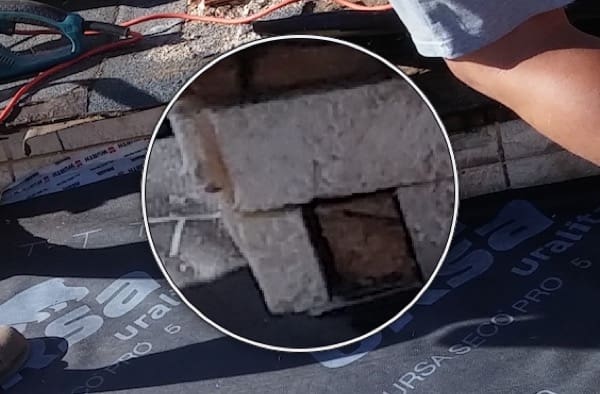

L’area attorno alla zona aperta circa 4×3 m è ancora con molta probabilità nelle stesse condizioni.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-07



tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-06

Nell’area aperta sono stati sostituiti i pannelli bagnati con lana di roccia, la barriera al vapore, i morali e il tavolato. Sono state ripristinate le guaine e sono stati creati 5 punti di micro-ventilazione.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-04

La zona immediatamente sotto al Velux del bagno, all’altezza del punto creato per la ventilazione, presenta ancora morali vistosamente deteriorati.

Sono stati creati due punti di mirco-ventilazione anche all’altezza del locale sottotetto.
In questa zona, immediatamente sotto la guaina, vi era un lieve presenza di acqua: il tavolato sembrava pressochè sano, i pannelli isolanti sintetici lievemente bagnati, la fibra di legno era molto umida. In questo punto non si vedevano morali in legno.
Dopo la riparazione, al primo acquazzone ma in un punto diverso si è riformato il famoso fungo…

Mi sono rivolto ad un legale ma la cosa assurda è che non si sa quale sia il problema… Parlano di condensa… Progettualmente è corretto? La ringrazio per l’attenzione che mi darà e sarò sicuramente riconoscente…

Grazie Manuel…

Come rispondere a questa domanda e allo stato delle cose?

 Ci provo così:

Quando l’impermeabilizzazione della copertura è difettosa non è il pacchetto termoisolante progettato il responsabile del danno – semplicemente l’acqua piovana ha trovato il modo di infiltrarsi.

Si fosse trattato di un tetto in latero cemento, probabilmente non sarebbero cresciuti i funghi, ma di certo l’intonaco interno avrebbe reagito male e alla lunga anche lui avrebbe offerto una superficie bagnata ideale per colonie di spore.

Parlando invece del progetto della stratigrafia, si deve ammettere che trattandosi di un tetto in legno era importantissimo garantire una efficace traspirazione del tetto senza ostacolare la migrazione del vapore e garantendo la tenuta all’aria.

tetto-coibentato-non-ventilato-legno-guaina-ardesiata-vapore-infiltrazioni-08

In questo caso specifico sembra che sia stata posata una barriera al vapore sul lato caldo e una guaina ardesiata sul lato freddo.

La barriera al vapore posata sul lato caldo (interno) avrebbe anche dovuto garantire la tenuta all’aria dell’involucro edilizio (volume riscaldato), quindi, se si sono evidenziati gocciolii in casa è evidente che il telo non garantisce la tenuta e probabilmente ha sormonti o nastrature difettosi.

Spesso nelle stratigrafie si legge “barriera vapore” ma altrettanto spesso, se si va alla ricerca del codice materiale impiegato, si scopre che si trattava di un freno al vapore (valore Sd > 0,2m) e non di una barriera (valore Sd > 100m). In questa eventualità, durante il periodo di riscaldamento, nello strato di coibentazione migra ulteriore vapore che non potrà attraversare la guaina ardesiata.

Se si trattasse di un pacchetto isolante perfettamente confinato tra due barriere al vapore (quella sul lato caldo e quella sul lato freddo) potrebbe comunque esserci una certa quantità di vapore contenuta nei materiali in fase di cantiere e questa si condenserebbe all’intradosso della guaina ardesiata nel periodo invernale e all’estradosso della barriera al vapore sul lato caldo nel periodo estivo: questo a causa della inversione stagionale della direzione della migrazione del vapore.

Per fare ulteriori ragionamenti sulla copertura ed il risanamento del pacchetto si deve assolutamente individuare quale fosse la qualità del telo posato sul lato caldo della stratigrafia (il costruttore può facilmente risalire alla voce di fornitura e consultare la scheda tecnica del materiale utilizzato).

Il telo freno al vapore che è stato nastrato nella zona della copertura aperta con la motosega (si vede nella foto n.3) forse è solo provvisorio – non andrebbe certamente in accordo con una copertura che non prevede traspirazione una zona dove invece è possibile un certo passaggio di vapore…

I nuovi punti di aerazione del pacchetto tetto ancora bagnato non peggiorano la situazione ma probabilmente non riusciranno a permettere una corretta asciugatura anche per la presenza dei pannelli isolanti sintetici che poggiano sui pannelli in fibra di legno – inoltre devo ricordare che la migrazione del vapore in estate è dall’esterno verso l’interno e non viceversa.

La descrizione della presenza di muffa nell’ambiente sottotetto mi fa pensare ad elevati livelli di umidità interni dovuti a superfici fredde che tendono a condensare il vapore interno: le superfici fredde sono ovviamente zone non sufficientemente coibentate mentre il vapore può essere presente (dimentichiamo per un attimo le infiltrazioni del tetto) per mancata ventilazione o per normale migrazione del vapore da ambienti vicini o sottostanti riscaldati verso quelli poco o non riscaldati.
