Isolamento interno e soluzioni per impianto elettrico

3 risposte

Un isolamento interno, ma anche un sistema a cappotto, sia chiaro, non dovrebbe mai essere interrotto o attraversato (bucato), quindi in ogni progetto io consiglio di evitare passaggi di impianti 😉

e ogni volta mi ritrovo a suggerire soluzioni per l’impianto elettrico… che inevitabilmente, proprio lì, deve passare 🙁 come se quella presa, maledetta, desse vita ed energia alla casa intera 😐

Va sempre a finire così: un isolamento interno significa poi progettare il passaggio degli impianti, onde evitare le condense interstiziali, ad esempio l’impianto elettrico.

Vuoi guardare l’articolo? vai al VIDEO


Il problema è che lo strato isolante sarà caldo e la muratura che isoliamo diventerà fredda, molto più fredda! dopo l’isolamento interno 😐 quindi, far passare o nascondere l’impianto elettrico nell’isolante o nel muro freddo è sbagliato.

soluzioni per un impianto elettrico nell’isolamento interno

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 2

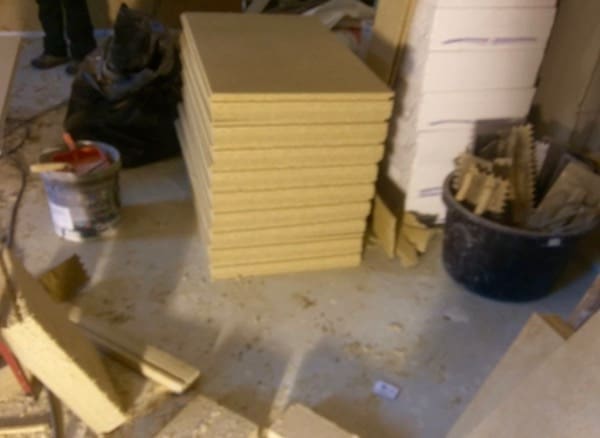

La soluzione migliore per un impianto elettrico a rischio condensa è cambiare la sua posizione e spostare tutto nel divisorio interno, che è caldo.

Se questo non è possibile, andiamo a fare del nostro meglio:

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 3

Nelle foto vedete una fibra di legno e si può già notare che sono state posate delle scatolette per l’impianto elettrico proprio nello spessore dell’isolante.

Inutile dire che se stiamo lavorando a secco con montanti metallici o in legno per cartongesso scatole elettriche a tenuta d’aria sono quello che ci vuole.

taglio termico fai da te

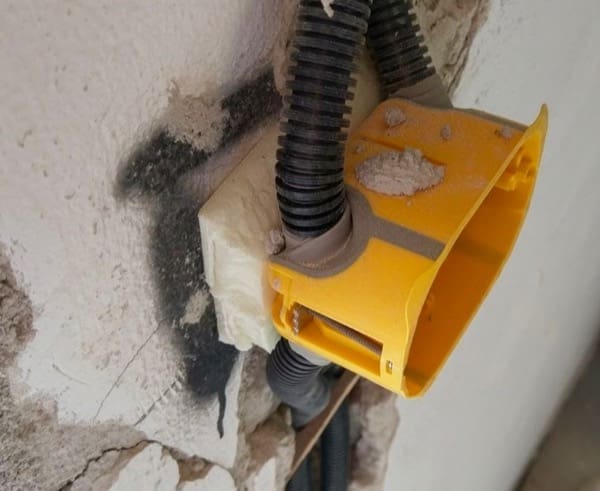

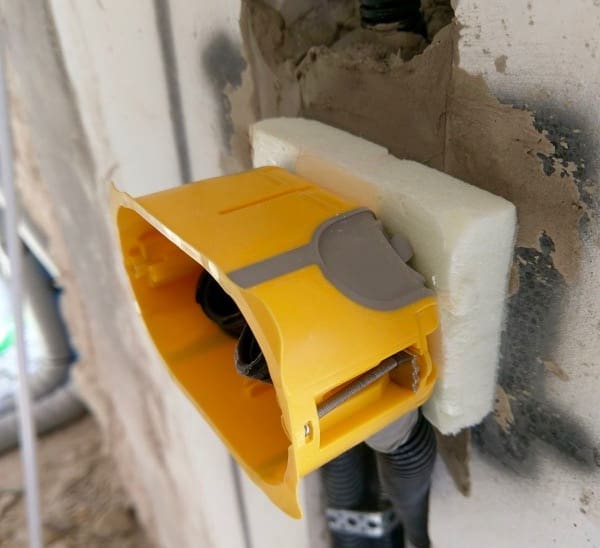

Usiamo dei pezzi di XPS a mo’ di taglio termico per il fissaggio delle scatolette alla muratura fredda 😉

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 4

Distanziare la scatola elettrica dalla parete fredda con un taglio termico permette di

  1. evitare il rischio condensa sul fondo della scatola
  2. attenuare il ponte termico puntuale dell’isolamento interrotto

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 5

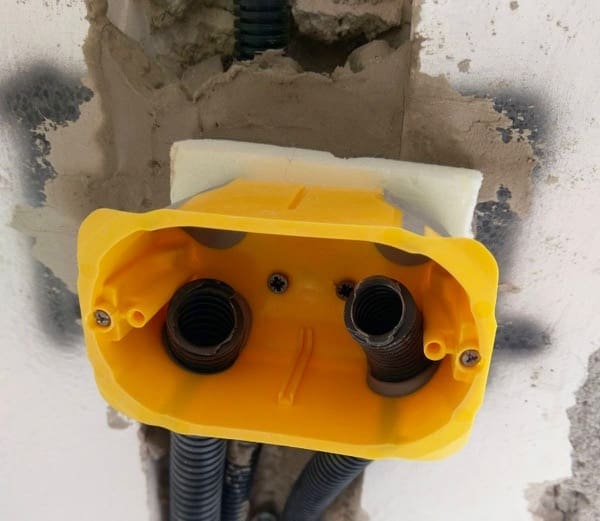

ah che soluzione fantastica! 😐 cerchiamo sempre di evitare, se possibile, linee che passano dove stiamo lavorando con l’isolante 😉

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 6

Nella posa dei corrugati elettrici è normale predisporre le tracce nella muratura esistente, è pratico e fa parte della tradizione di cantiere – di fatto la linea elettrica sta passando da zone fredde a zone calde o viceversa: le condense sono dietro l’angolo 🙁

Alla fine vedremo come evitare le condense dento al corrugato elettrico che passa dal caldo al freddo 😉

Abbiate la pietà di usare malta termica per ripristino tracce, almeno questo 🙂

scatole elettriche adatte all’isolamento interno

Se stiamo progettando un isolamento interno con attenzione, questo significa che abbiamo ben capito il problema del vapore interno che spinge verso l’esterno!

e questo non riguarda solo il serramento o l’avvolgibile sopra la finestra 😉 riguarda ogni difetto di tenuta all’aria! stiamo parlando della tenuta all’aria del volume riscaldato 🙂

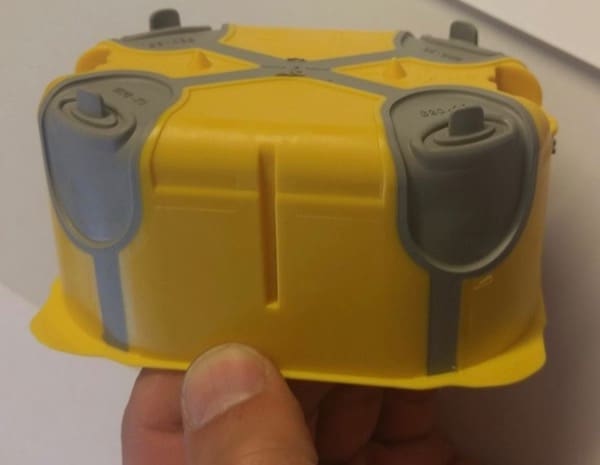

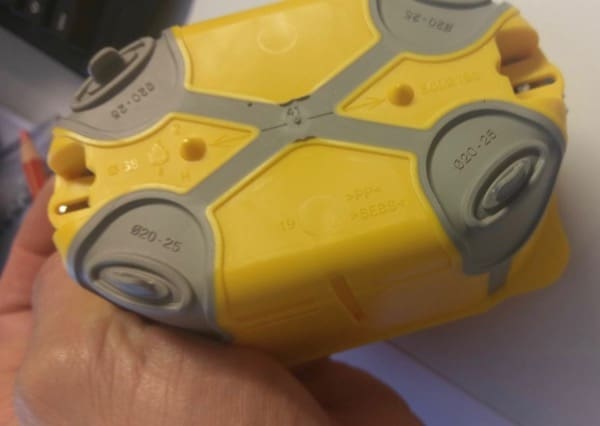

Infilando i corrugati nella scatola elettrica GIALLA usando uno dei punti in gomma per l’inserimento, otteniamo una buona sigillatura senza fare altro.

Questo significa che il vapore che spinge verso l’esterno non trova fessure o vuoti per passare attraverso la scatola elettrica e bagnare l’isolante 😉

Può essere fissata alle lastre di cartongesso serrando le viti che muovono i due perni per il bloccaggio con la lastra oppure usando i 4 fori per le viti con cui avvitate la scatola alla lastra.

Nel nostro caso c’è una rasatura dell’isolamento interno in fibra di legno quindi la scatola è già fissata all’XPS e alla muratura da isolare 🙂

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 7

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 8

la scatolina gialla NON è la soluzione a tutti i mali:

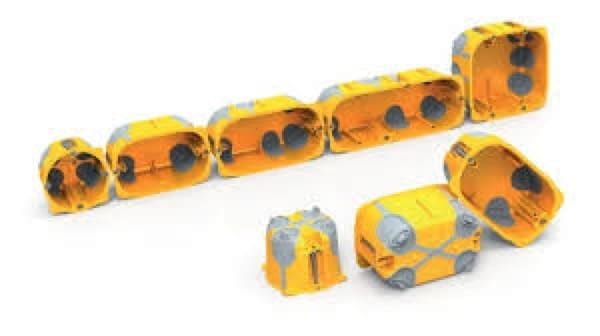

Usare la scatola elettrica giusta è il minimo sindacale per continuare il lavoro dell’isolamento interno senza grossi rischi:

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 9

Nel periodo di riscaldamento avremo in casa sempre umidità ambiente elevata con un clima esterno più freddo: questa differenza di temperatura esterno – interno sviluppa una pressione di vapore verso l’ esterno, una spinta di vapore 😐

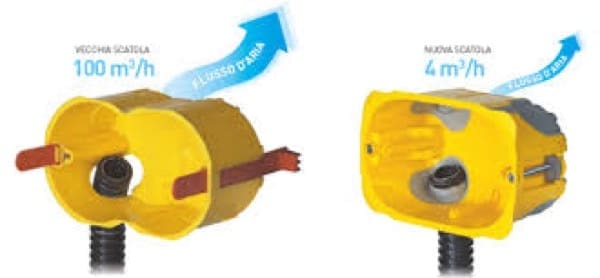

Una scatola elettrica con guarnizioni contiene molto bene la spinta di vapore:

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 10

Senza diventare matti a chiedere nei magazzini edili queste scatole potete ordinarle con un click da questo link: https://amzn.to/40UtqDC

le condense nel corrugato elettrico

L’aria calda e umida che passa nell’impianto elettrico può condensare internamente appena il tubo corrugato arriva in zona più fredda.

A questo problema possiamo porre rimedio in un solo modo:

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 11

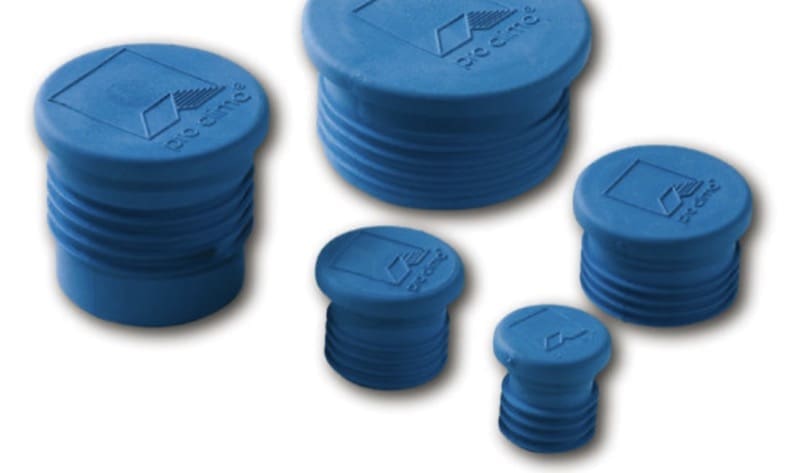

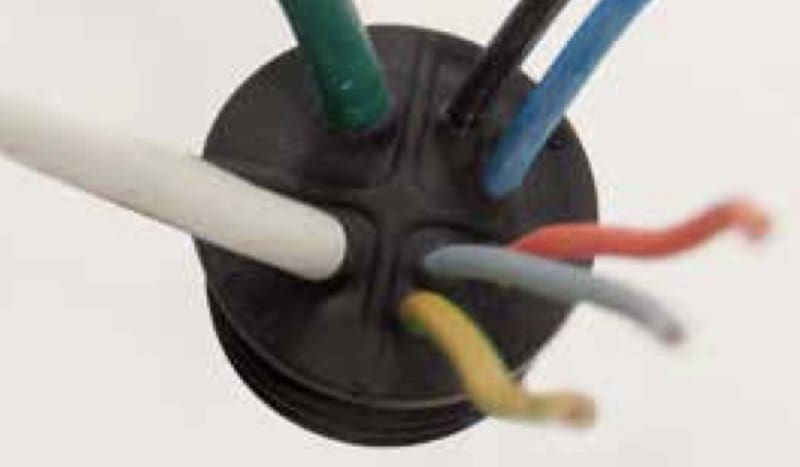

tappi di chiusura per tubi corrugati

Dobbiamo ricordare all’elettricista che ci servono i tappi di chiusura per tubi corrugati dell‘impianto elettrico (sono fatti in elastomero termoplastico (TPE) e possono garantire la tenuta all‘aria in tutti i collegamenti dal quadro elettrico generale fino alle scatole di derivazione elettrica.

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 12

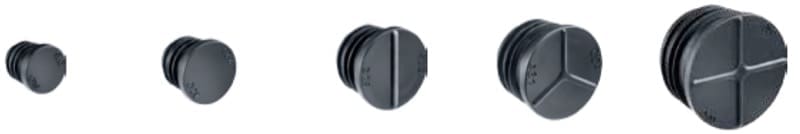

Esistono 5 diverse misure per la sigillatura dei vari diametri di tubo, quindi tutto il lavoro da fare è scegliere il relativo tappo adatto, bucare la membrana sigillante del tappo con lo stesso cavo elettrico che dovrà fuoriuscirne:

isolamento interno - Isolamento interno e soluzioni per impianto elettrico 13

Purtroppo questi tappi non li troviamo Amazon, ma probabilmente in futuro sì, tenete d’occhio questo link https://amzn.to/3uRvAs4
