Da sempre scrivo, consiglio e insisto sul fatto che la capacità areica del lato interno di una stratigrafia ha un’importanza enorme sul comfort e il buon funzionamento della casa in periodo estivo, e anche invernale.

Se volete una re – infarinatura sul concetto di capacità areica del lato interno potete rileggere questi miei articoli.

Anche il nuovo DM 26/6/2015 in vigore dal 1° ottobre non dà molta importanza a questo valore, preferendo ribadire i limiti di trasmittanza U per le varie zone climatiche: questa tendenza la possiamo anche notare nei nuovi modelli di Relazione tecnica (Allegato 2 Relazione tecnica) dove si andranno a descrivere tutte le informazioni minime necessarie per accertare l’osservanza delle norme vigenti da parte degli organismi pubblici:

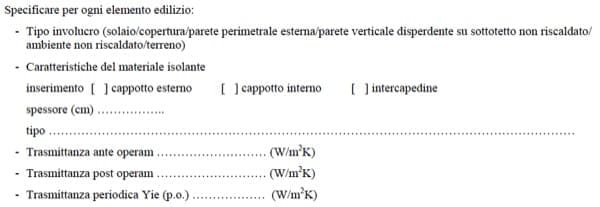

dm 26 6 2015 involucro relazione tecnica copia

Nel riquadro della Relazione tecnica avrete visto che nell’ultima riga compare il valore di Trasmittanza termica periodica Yie (anch’essa espressa in W/mqK) secondo la norma tecnica UNI EN ISO 13786 –

  • Udyn è una proprietà termica dinamica – è l‘inerzia termica dell’involucro: cioè la capacità di un elemento di sfasare il flusso termico che lo attraversa nelle 24h (il nuovo DM del 26.6.2015 impone < 0,10 (eccetto zona F) e in copertura < 0,18 (W/mqK) oppure Ms > 230kg/mq)

Questi due valori di trasmittanza ci dicono certo qualcosa su come si comporterà la parete, ma se progettiamo una delle più brutte, squallide e meno confortevoli stratigrafie (muro freddo esterno + lana di roccia interna + cartongesso interno) il valore di trasmittanza U e il valore di trasmittanza periodica UYie non ci danno nessun allarme sulla debolezza di questa soluzione! Anzi potrebbe sembrare una buona soluzione…

Descrizione degli strati Spessore (s) [m] Conduttività termica (l) [W/mK] Resistenza termica [mqK/W] Calore specifico (c) [J/kgK] Densità (?) [kg/m3]
Rsi Aria Strato laminare interno 1 2 3 4
1 Cartongesso 0,0125 0,250 1000 900
2 RockWool Acoustic 225+ 0,050 0,033 1030 70
3 Mattone pieno UNI 12.6.25 0,3000 0,495 1000 1675

infatti:

  • come vuole il DM del 26.6.2015 la trasmittanza periodica U Yie  è ben < 0,10 (W/mqK)
  • e la trasmittanza U, che indica la capacità di contenere le dispersioni termiche invernali, dimostra che le dispersioni post operam sono solo 1 terzo rispetto a prima

Tutto bene allora?

Una stratigrafia del genere significa che il mio ambiente interno è confinato verso l’esterno da uno strato di lana di roccia e un vecchio muro freddo.

Potrò avere comfort?

In inverno starò meglio di prima, soprattutto mentre leggo la nuova bolletta del gas – ma d’estate? Vivere nell’isolante offre poco in termini di comfort estivo: nell’isolante non posso cedere energia in eccesso, mi mancherà la massa.

Questo aspetto lo si nota immediatamente analizzando bene una stratigrafia muro freddo esterno + lana di roccia interna + cartongesso interno: basta leggere il valore di capacità areica interna:

Capacità termica periodica lato interno k1 [kJ/m2K] 14,1
  • 14,1 kJ/mqK è un valore veramente basso, veramente deludente

Un progettista dovrebbe correggere la stratigrafia se volesse offrire qualcosa di più al suo committente, qualcosa di più che rispettare il DM 26.6.2015, offrire più comfort.

[amazon_link asins=’B01JS4I17M,B07GVF8QLZ,B01MY9VCN5′ template=’ProductCarousel’ store=’wwwespertocas-21′ marketplace=’IT’ link_id=’acdd896d-6d56-4613-88fd-bac6db3cc30d’]

E’ veramente raro che si analizzi profondamente una stratigrafia e si tenga in debito conto il valore di capacità areica interna: pochi sottolineano l’importanza di questo dato. Fortuna che già dal principio della mia carriera ho potuto arricchirmi di validi insegnamenti: ringrazio l’arch. Matteo Pontara e l’ing. Andrea Ursini Casalena)

La buona notizia:

I CRITERI AMBIENTALI MINIMI (CAM) PER L’AFFIDAMENTO DI SERVIZI DI PROGETTAZIONE E LAVORI (Decreto Min. Ambiente 24 dic 2015)

I Criteri ambientali minimi in edilizia tengono ben presente il valore di capacità areica interna:

Capacità termica periodica lato interno  k1 [kJ/m2K] 14,1
  • 14,1 kJ/mqK è un valore basso, veramente deludente ed infatti INACCETTABILE !

I contratti pubblici che citano esplicitamente nell’oggetto dell’appalto il Decreto Ministeriale 24 dicembre 2015 e che includono i criteri di base ivi definiti, sono anche classificati come verdi ai fini del monitoraggio dell’ANAC.

Andiamo a vedere:

CRITERI AMBIENTALI MINIMI (CAM) Edilizia – Specifiche tecniche

ASPETTI ENERGETICI DIRETTI (FASE D’USO)

Prestazione energetica (½):

  • I progetti di nuova costruzione, ristrutturazione integrale degli elementi edilizi costituenti l’involucro di edifici esistenti di superficie utile superiore a 1000 mq, demolizione e ricostruzione, manutenzione straordinaria di edifici esistenti di superficie utile superiore a 1000 mq, ampliamenti superiori al 20% del volume riscaldato, ferme restando le norme e i regolamenti più restrittivi (es. regolamenti urbanistici e edilizi comunali, ecc.), devono garantire le seguenti prestazioni:
  1. L’indice di prestazione energetica globale EPgl deve corrispondere almeno alla classe A2.
  2. La capacità termica areica interna periodica, calcolata secondo la UNI EN ISO 13786: 2008 deve avere un valore di almeno 40 kJ/m2K.

avete notato questo valore minimo?

Capacità termica periodica lato interno k1 [kJ/m2K] 40,0

 E’ naturale che per i produttori di laterizio questa notizia sia musica per le loro orecchie:

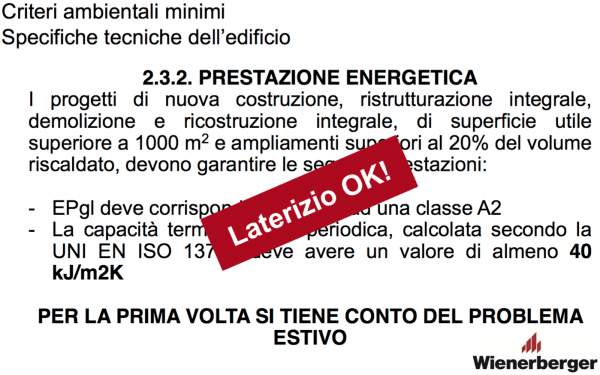

criteri-ambientali-minimi-cam-capacita-termica-areica-interna-periodica-dm-26-6-2015

Anche per le mie orecchie.
