Scegliere lo spessore della parete in x-lam per un buon comfort estivo

La casa in legno piace sempre di più e chi vuole costruire da zero spesso è maggiormente invogliato da un cantiere pulito, svelto, profumato e ordinato senza le lungaggini e gli imprevisti di una costruzione tradizionale.

costruire-in-legno

La domanda che ci si pone più spesso è << quale tipo di casa in legno devo costruire nel clima italiano per avere ottimo comfort estivo? >>. La maggior parte degli aspiranti proprietari di una nuova casa in legno si orienta direttamente in una costruzione con pareti in x-lam evitando di prendere in considerazione le case a telaio dove il legno è limitato alla sola struttura ed in definitiva si tratta di una costruzione in materiale isolante.

casa in legno massa interna

L’idea di una parete massiccia in x-lam a strati incrociati (strati ortogonali di tavole di abete), preferibilmente senza collanti e sostanze chimiche, rassicura molto i committenti sul buon comportamento estivo. Eppure si trovano spesso di fronte alla scelta dello spessore di tale parete – per non sbagliare stiamo nel mezzo: << facciamola da 20 cm., quasi 100 kg/mq >>.

In realtà la scelta di solito verte su 4 tipologie:

  • una parete massiccia in x-lam da 14,3 cm
  • una parete massiccia in x-lam da 20 cm
  • una parete massiccia in x-lam da 25,7 cm
  • una parete massiccia in x-lam da 31,4 cm

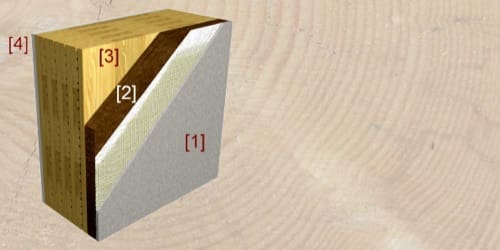

La parete non è tutta qui naturalmente! Ci sono almeno 4 strati da tenere in considerazione:

  1. l’intonaco esterno
  2. l’isolamento termico sul lato esterno
  3. la parete massiccia in x-lam
  4. il rivestimento interno

parete massiccia in x-lam

Il 2° strato è dedicato all’isolamento termico vero e proprio, quello che ha il compito di contenere le dispersioni nel periodo di riscaldamento (trasmittanza termica) e di attenuare la quantità di calore che vorrebbe entrare nel periodo estivo (fattore di attenuazione) e che entrerà con un certo ritardo (ore di sfasamento).

Tale compito è importantissimo ma se prendessimo questo valore come unico importante per ottenere ottimo comfort estivo prenderemmo un bel granchio! Il fattore di attenuazione e lo sfasamento ci raccontano solo quanto siamo protetti in estate dal clima esterno. Chi è il nemico in estate? il sole? solo lui? l’umidità asfissiante? il sole e l’umidità? In parte sì, sono loro i nemici del comfort. Ma in parte siamo noi il nemico insospettabile.

Perchè dico questo? Posso progettare la migliore stratigrafia, con il migliore sfasamento del mondo, anche superiore alle 24 ore, ma ho solo tenuto fuori il sole! Non è lui l’unico colpevole! Ripeto che siamo noi! noi siamo i colpevoli!

Certo, se siamo via tutto il giorno, pranzando e cenando fuori e usando la casa come un albergo, la stratigrafia che ci protegge dal caldo estivo potrebbe anche funzionare e soddisfarci pienamente.  Se invece viviamo la casa intensamente abbiamo bisogno di un progetto ben più accurato!  Noi, per il solo fatto di esistere a 37° C di temperatura corporea siamo degli intrusi surriscaldanti – e poi c’è il cucinare, il lavare, lo stirare, accendendo qua e là luci ed elettrodomestici che peggiorano ulteriormente la situazione interna. Il surriscaldamento è dietro l’angolo!

Abbiamo raccontato al nostro progettista il nostro stile di vita? no? male! Si deve conoscere il nemico per sconfiggerlo!

Consiglio sempre di progettare l’involucro edilizio tenendo conto del problema del surriscaldamento interno degli ambienti. Non si può e non ci si deve limitare ad ottenere una certa trasmittanza termica U – questo sarebbe un progetto banale e sciocco. Anche progettare con un soddisfacente sfasamento dell’onda termica sarebbe riduttivo! Il sole sta fuori, ma noi siamo dentro! e siamo dei fornellini !

La progettazione del benessere estivo, quello passivo, ben inteso – non sto parlando di impianti di raffrescamento! troppo facile riempire la casa di impianti perchè il progetto è scarso! – è da concentrare sulla qualità del materiale del lato più interno, il più vicino a noi, i primi centimetri della stratigrafia.

Cosa possono quei primi centimetri del lato interno? farsi carico dell’energia che noi stessi produciamo all’interno!

Torniamo allo spessore della parete in x-lam:

più lo aumentiamo e meno bisogno di coibentazione abbiamo sul lato esterno! Di solito, chi arriva a sognare di avere una casa in legno sogna anche prestazioni da casa passiva… e la trasmittanza termica della parete vorrebbe essere U = 0,15 W/mqK (questo dato indica il poco che disperde la parete) – andiamo a vedere quanto isolante termico devo posare esternamente per ottenere questa buona prestazione al variare dello spessore dell’ x-lam:

stratigrafia x-lam fibra legno

  • x-lam da 14,3 cm + fibra di legno cm. 20 con sfasamento estivo di  ore 19 e fattore di attenuazione 0,06
  • x-lam da 20 cm + fibra di legno cm. 18 con sfasamento estivo di  ore 21 e fattore di attenuazione 0,03
  • x-lam da 25,7 cm + fibra di legno cm. 17 con sfasamento estivo di  ore 23,2 e fattore di attenuazione 0,02
  • x-lam da 31,4 cm + fibra di legno cm. 16 con sfasamento estivo di  ore 26,5 e fattore di attenuazione 0,01

che dire?

  • uno spessore più che doppio della parete in x-lam ci permette di risparmiare 4cm di fibra di legno esterna. si potrebbe dire che non ne vale proprio la pena dato il costo della parete!
  • se però guardo anche lo sfasamento che ottengo e l’ottimo valore del fattore di attenuazione devo ammettere che la costosa parete in x-lam da 31,4 è eccezionale!

qualcuno penserà: e aumentare lo spessore del cappotto per ottenere simili risultati? più parete o più cappotto? più legno o più isolante? (io che conosco già il risultato aggiungo che si dovrebbe conoscere la zona climatica per prendere una saggia decisione) vediamo:

valori simili a quelli della parete in x-lam da 31,4 cm + fibra di legno cm. 16 (sfasamento estivo di  ore 26,5 e fattore di attenuazione 0,01) si ottengono con la parete più sottile in x-lam da 14,3 posando ben 34 cm di fibra di legno esterna (più del doppio di isolante):

  • x-lam da 31,4 cm + fibra di legno cm. 16 con sfasamento estivo di  ore 26,5 e fattore di attenuazione 0,01
  • x-lam da 14,3 cm + fibra di legno cm. 34 con sfasamento estivo di  ore 26,3 e fattore di attenuazione 0,01

Perchè ho detto che si dovrebbe conoscere la zona climatica per prendere una saggia decisione? semplicemente perchè con l’enorme spessore di isolante la sottile parete in x-lam da 14,3 cm raggiunge una trasmittanza record di U = 0,10 W/mqK, forse utile in zona climatica F.

Portafogli alla mano, penso che sia più economico un grosso cappotto anzichè una grossa parete portante in x-lam, o mi sbaglio?

Comunque non era questo il tema di questo articolo – volevo parlare di comfort estivo:

Tutte le soluzioni offrono ottima protezione dal caldo estivo! ma, come anticipato, si deve migliorare il più possibile la stratigrafia sul lato interno. Il benessere estivo passivo, si ottiene con la qualità dei primi centimetri della stratigrafia, quelli in grado di farsi carico dell’energia che noi stessi produciamo all’interno! e lo spessore dell’ x-lam è utile o no in questo senso? più è grossa la parete in x-lam e più comfort estivo otterremo? La risposta è no!

Tutta la sfida si concentra sulla lastra in fibrogesso! Attenzione attenzione… alcune aziende per risparmiare propongono addirittura il cartongesso sul lato interno! Tanto è la stessa cosa, dicono!

Se ascoltate il mio consiglio, il minimo accettabile dev’ essere una lastra in fibrogesso, ma è bene sottolineare che 12,5 mm di fibrogesso offrono sì una certa capacità di assorbire calore internamente, ma per evitare il surriscaldamento estivo meglio alti valori di capacità termica areica interna!

La capacità termica areica interna di una stratigrafia non è un valore di sensazioni o di esperienza – è proprio un valore da calcolare e da confrontare! e questo valore non dev’essere letto da solo: immaginate una parete di mattoni pieni, ovviamente ha un valore ben più alto di una lastra in fibrogesso, ma se i mattoni non hanno ricevuto una protezione dal caldo estivo sul lato esterno con un adeguato sistema a cappotto nulla potranno fare per noi pur dimostrando un elevato valore di capacità termica areica interna!

Tutte le pareti esaminate prima:

  • x-lam da 14,3 cm + fibra di legno cm. 20 con sfasamento estivo di  ore 19 e fattore di attenuazione 0,06
  • x-lam da 20 cm + fibra di legno cm. 18 con sfasamento estivo di  ore 21 e fattore di attenuazione 0,03
  • x-lam da 25,7 cm + fibra di legno cm. 17 con sfasamento estivo di  ore 23,2 e fattore di attenuazione 0,02
  • x-lam da 31,4 cm + fibra di legno cm. 16 con sfasamento estivo di  ore 26,5 e fattore di attenuazione 0,01

prevedendo di posare sul lato interno una lastra da 12,5 mm di fibrogesso offrono una  capacità di assorbire calore internamente pari a 35 kJ/m2K

La Capacità termica periodica del lato interno (capacità areica interna) si esprime con K1 [kJ/m2K]

per migliorare il comfort estivo la prima cosa che può venire in mente di fare è posare una 2° lastra da 12,5 mm di fibrogesso raggiungendo una capacità termica areica interna pari a 41 kJ/m2K:

notate che il valore di capacità termica areica interna è cresciuto di quasi il 20% con pochi millimetri!

E’ diventato un articolo lunghissimo (spero non noioso), ma quello che volevo trasmettervi è il concetto che non basta comperare una casa di legno per avere un isolamento incredibile e star bene d’estate! Le variabili da tenere in considerazione sono molte e tutte contemporaneamente, la qualità e le caratteristiche dei materiali vanno decise con cura per chiudere la fase progettuale senza future delusioni.

Rieccovi l’immagine che rappresenta meglio di 1507 parole questo concetto un po’ sconosciuto – nella casa di legno si deve progettare tanta massa:

casa in legno massa interna
