Category Archives: coibentazione esterna a cappotto

Sistema a cappotto su struttura in legno

La casa in legno, come la costruzione tradizionale, deve essere isolata sul lato esterno.

Forse solo una casa Blockbau (o Blockhaus) che usa la tecnica dei tronchi sovrapposti evita un cappotto esterno:

cappotto-struttura-casa-legno-etag-02

questo perchè lo richiede lo stile architettonico che vuole mettere in mostra il sistema costruttivo tramandato dalla tradizione.

cappotto-struttura-casa-legno-etag-03

Dire cappotto, come ormai sappiamo, è ancora dire poco. Dire di più significa identificare un sistema a cappotto. Il sistema a cappotto comprende componenti ben definiti: come ho spiegato in lungo e in largo in un vecchio articolo, un sistema a cappotto composito (un ETICS) ha le proprie linee guida (ETAG 004) dove sono precisamente definiti tutti i componenti del sistema. Superate le prove di laboratorio il sistema ottiene l’ETA, il Benestare Tecnico Europeo.

Indicare l’Etag 004 in riferimento per esempio al cappotto in lana di roccia applicato ad una struttura in legno non è esatto:

  • attualmente le linee guida europee per ottenere la marcatura CE riguardano solo (attualmente ripeto) le strutture portanti in muratura (perciò non sono valide per il legno che richiede collanti appositi)
aktivhaus.eu logo
aktivhaus.eu address

per contatto diretto al costruttore Mirko Taglietti:   fuori sede 335 844 19 59

Mirko-Taglietti   loghi

< > Per una richiesta diretta al creatore di Passivhaus Mirko Taglietti usa il modulo qui sotto, altrimenti commenta gli articoli nel riquadro che trovi al piede di ogni post pubblicato:

Il tuo nome (richiesto)

La tua email (richiesto)

Oggetto

Scrivi la tua richiesta qui



Cos’è il codice di designazione prodotto di un materiale isolante

Non è una novità il fatto che io proponga spesso soluzioni di isolamento termico che prevedono la posa di pannelli in fibra di legno – un po’ perchè è un bel materiale da maneggiare senza dover temere le fibre volatili di pannelli in fibre minerali, ma più che altro per le sue doti di sfasamento estivo che garantiscono una migliore protezione dal surriscaldamento.

Chiunque può raccogliere una manciata di schede tecniche di materiali isolanti diversi e rendersi conto che una capacità termica massica in grado di superare i 2100 J/kgK si può trovare solamente tra le fibre di legno.

Ma se si vuole veramente approfondire la lettura di una scheda tecnica forse si vorrebbe conoscere il significato del “codice di designazione prodotto”.

Ma cos’è questo codice alfanumerico che il produttore deve dichiarare?

Per decifrarlo correttamente ecco l’ esempio suggeritomi dal consulente tecnico Emanuele Paccagnella  ecco qui sotto questa chiarissima tabella:

codice-designazione-prodotto-materiale-isolante-02

Un altro produttore di pannelli isolanti in fibra di legno indica in basso lo stesso codice di designazione con i propri dati specifici del suo pannello.

codice-designazione-prodotto-materiale-isolante-01




lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :


Visita il profilo di federico su Pinterest.

Il cappotto in eps non fa respirare la casa

E’ una frase che si sente molto spesso - il sistema a cappotto non fa respirare la casa. ln realtà il polistirene espanso sinterizzato (EPS) che si ottiene dalla polimerizzazione, sotto forma di piccole perle, dello stirene monomero (derivato dal petrolio – innegabile) ha la sua propria caratteristica di permeabilità al vapore (45), 45 volte più ermetico di uno strato d’aria.

Teniamo presente che non è il cappotto a garantire la tenuta all’aria della nostra casa, prima c’è l’intonaco interno della parete, poi l’intonaco esterno e probabilmente anche la vecchia finitura esterna, più o meno in buono stato.

Non sottovaluto affatto il problema della migrazione del vapore, che ricordo essere verso l’esterno in periodo di riscaldamento e in senso inverso in periodo estivo, ma ci tengo a ricordare che spesso, eventuali errori nella stratigrafia riguardano i materiali impiegati come collanti e rasatura armata.

Un collante-rasante minerale a base cemento bianco, sabbia calcarea pregiata, inerte leggero può avere permeabilità al vapore 20

Un rivestimento a spessore in pasta a base silicati–silossani, cioè la finitura del cappotto, altamente idrorepellente, può avere permeabilità al vapore 60.

Non lasciamoci ingannare dai numeri… 45, 20, 60, di per sè non dicono ancora nulla perchè dobbiamo ricordarci di trasformare il dato della permeabilita al vapore nel dato ben più importante della resistenza al passaggio del vapore dello strato. E questa resistenza, detta valore Sd, si ottiene con una facile operazione:  moltiplicando il valore µ per lo spessore del materiale.

Ad esempio uno strato di intonaco (la tonaca del muro, la pelle!) di un centimetro:

 valore µ = 5 spessore cm.1,2

Sd = 5 x 0,012 m. = 0,06 quindi un valore Sd = 0,06

E uno strato di ben 18 centimetri di un pannello in polistirene espanso grigio contenente riflettori di infrarossi, conducibilità termica 0,031 W/mK, permeabilità al vapore 45,  massa volumica 15 kg/mc ?

valore µ = 45 spessore cm.18

Sd = 45 x 0,18 m. = 8,1 quindi un valore Sd > 8

E un blocco rettificato in laterizio porizzato (impasto di argilla cotta) di ben 45 centimetri, conducibilità termica 0,094 W/mK, permeabilità al vapore 10,  densità 780 kg/mc ?

valore µ = 10 spessore cm.45

Sd = 10 x 0,45 m. = 4,5 quindi un valore Sd = 4,5

Diamo il giusto peso alle cose, ai principi, ai numeri e ai risultati che otteniamo!

Ma come si ottiene l’eps?

cappotto in eps non fa respirare la casa-01

In fase di lavorazione le perle, a contatto con vapore acqueo e gas pentano, si espandono fino a 20-50 volte il loro volume iniziale – poi avviene la sinterizzazione: le perle, sottoposte di nuovo all’azione del vapore acqueo, si uniscono tra loro formando un blocco di materiale espanso.

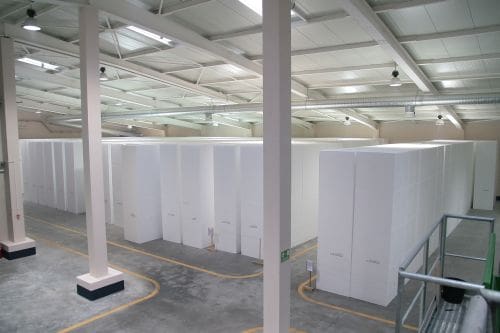

cappotto in eps non fa respirare la casa-02

E’ l’aria contenuta al proprio interno che rende l’EPS un ottimo isolante termico, ben il 98% è aria.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

La ditta che peggiora la stratigrafia della parete

Non è la prima volta che leggo quanto riporto qui sotto (voce di un lettore che chiede consiglio):

La ditta mi ha proposto le seguenti stratigrafie perimetrali:

  • Cappotto da 15cm
  • Poroton da 20cm
  • intercapedine da 6cm (ospitera’ impianti e canalizzazione vmc)
  • spazi vuoti con lana di roccia
  • lastra di cartongesso da 1,25cm
  • freno al vapore
  • lastra di cartongesso da 1,25cm

Secondo lei e’ un buon compromesso tenendoci al riparo dal caldo e dal freddo?

 ***

Purtroppo, la soluzione descritta sopra è proposta spesso. Non so perché, forse perché appare all’avanguardia, o diversa dal solito. Certamente non può essere molto economica visto il numeroso quantitativo di strati da eseguire.

 Torniamo alla domanda - e’ un buon compromesso tenendoci al riparo dal caldo e dal freddo?

In una parola “comfort”.

E’ un buon compromesso per ottenere comfort?

Qual’è la più bella stratigrafia del mondo? La più bella stratigrafia ha

  • sul lato interno un intonaco di qualità posato su blocchi di laterizio che non sono altro che impasti di argilla che viene cotta
  • sul lato esterno la coibentazione.

ditta-peggiora-stratigrafia-parete

Questa stratigrafia è ottimale in regime invernale e ottimale in regime estivo – l’ambiente è circondato da tanta massa  protetta dall’ambiente esterno con un sistema di isolamento termico a cappotto.

Il costruttore che prevede un’intercapedine impianti con ulteriore isolamento e finitura a secco con lastre di cartongesso sta proponendo di “guastare” la stratigrafia con un economico e scadente rivestimento interno. E il committente sarà costretto a vivere in un ambiente confinato di lastre e lana di roccia.

Meglio ricalcolare la prestazione del cappotto da 15 cm + Poroton da 20 cm + intonaco interno di elevata qualità e, se non soddisfacente per le aspirazioni della committenza, rivedere lo spessore del cappotto o del blocco porizzato.

Gli impianti passeranno nelle tracce e dove i passaggi sono molteplici il blocco può essere più spesso.

Anziché investire quattrini nell’intercapedine interna con finitura a secco si potrebbero utilizzare laterizi portanti rettificati ad incastro che garantiscono anche ottima planarità della faccia.

ditta-peggiora-stratigrafia-parete

Questo tipo di blocco ha sul lato esterno una foratura più fitta per favorire l’applicazione dei tasselli del cappotto, mentre internamente presenta fori più larghi per facilitare la realizzazione delle tracce per gli impianti.

Ribadisco che non è di carattere economico la critica che muovo al costruttore, ma di un risultato scadente dopo una partenza eccellente!

Perdere la massa interna in favore di un’intercapedine è un errore progettuale che si farà notare specialmente nel periodo estivo e specialmente se l’edificio verrà vissuto. Infatti l’intercapedine  diminuisce sensibilmente la capacità della parete di assorbire / accumulare calore e quando in estate le temperature interne iniziano a salire sarebbe veramente utile disporre di una massa che possa farsi carico dell’energia in eccesso (quella da noi prodotta).

Non sono favole, se le prestazioni di una stratigrafia si leggessero con attenzione si potrebbero notare facilmente i valori di capacità areica interna dell’elemento edile.





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Infiltrazioni di rumori nella mansarda con tetto in legno di Giulio

Scrive Giulio:

Ho una questione non simpatica da esporre e che spero non renda vano l’investimento fatto e le scelte tecniche prese per la realizzazione del sopralzo ed in particolare della copertura. Il problema che è apparso dopo aver finito tutto, ultimo intervento sono state le finestre, manca solo di arredare e colorare:

La mansarda realizzata soffre di inquinamento acustico.

 Succede che i rumori entrano con estrema facilità, per esempio in confronto al piano inferiore dove tutto tace o quasi, se il vicino accende la pompa di calore, che dista circa 6metri, il rumore si sente, se l’altro vicino accende la caldaia esterna (circa da una distanza di 4 metri) si sente su quel lato della casa.   Quando tutto tace si sente sempre un rumore di sottofondo, credo delle auto in lontananza.  Se passa un’auto sulla strada che dista 35 metri, la si sente molto bene.

 Tutti questi rumori non si sentono, o si sentono minimamente, al piano inferiore sui medesimi lati.  Questi rumori sono sempre più forti più ci si avvicina ai lati bassi delle stanze. Mi sembra proprio che il rumore entri dal legno del tetto, travi o perlinato.

Aggiungo che, mentre il condizionatore del vicino si sentiva anche in precedenza, il rumore di fondo è apparso solo dopo l’installazione delle finestre verticali con vetro 33.1/20 gas argon/33.1 (le Velux erano già installate). Provvisoriamente le finestre erano state sigillate e nastrate con del polistirene da 5cm. All’atto del montaggio, tra tealio finestra (in PVC) e muro vi era meno di 5mm, chiuso con del silicone).

La stratigrafia parete della mansarda, con i fori finestra, è10cm cappotto in eps + 25cm poroton riempito con perlite sopra e sotto corea + 6cm di lana di roccia + 1cm aria + 8cm forato + 2cm intonaco ciclo calceclima ambiente.

Non ci dormo la notte. L’unica speranza è che la causa sia la casa vuota, ma anche sotto è vuota, ed è silenziosa. Oppure che il ponteggio ancora presente in 3 lati  peggiori l’acustica, anche se la parte dove si trovano i passafuori non c’è nessun ponteggio.

 Ho chiesto ai miei tecnici, e mi hanno detto che è la prima volta che un tetto in legno ha questi problemi…

Il tetto l’hai fatto in parte tu, quindi sai bene come sia stato fatto.

***

 Ho fatto consulenza per questa copertura, 2 aspetti erano da correggere urgentemente:

  • nel computo era indicata una barriera al vapore sul lato caldo che non solo avrebbe trasformato il pacchetto tetto in un pacchetto tetto non traspirante, con i relativi rischi, ma non garantiva la tenuta all’aria dell’involucro riscaldato (la mansarda)
  • la coibentazione non era definita nella qualità del materiale e sicuramente insufficiente a garantire una protezione dal veloce surriscaldamento

infiltrazioni-rumori-mansarda-tetto-legno-pietro-09 infiltrazioni-rumori-mansarda-tetto-legno-pietro-02 infiltrazioni-rumori-mansarda-tetto-legno-pietro-04

Ho proposto

  • una soluzione per ottenere la tenuta all’aria con la posa di un telo freno al vapore a diffusione igrovariabile con funzione di barriera all’aria (le infiltrazioni d’aria in una copertura in legno sono la prima causa di condense interstiziali e ammaloramento delle parti lignee): il telo posato sulle perline sotto l’isolante, ora rigira verso il basso ed è sigillato alla muratura creando una continuità della linea di tenuta all’aria
  • una stratigrafia con pannelli in fibra di legno con calore specifico di ben 2400 J/kgK per offrire la massima protezione dal caldo estivo e uno spessore migliorato dall’originario 8+8cm a 10+10+2cm capaci di offrire almeno 14ore di sfasamento anzichè meno di 8

infiltrazioni-rumori-mansarda-tetto-legno-pietro-11 infiltrazioni-rumori-mansarda-tetto-legno-pietro-05 infiltrazioni-rumori-mansarda-tetto-legno-pietro-03



fasi esecutive per ottenere la tenuta all’aria sulla linea di gronda:

  • parete in Poroton P800 e getto della corea con casseri in Celenit (fissato con ancore in plastica o spirali metalliche)
  • nastratura del manto sullo spessore interno del cordolo e risvolto volante verso l’esterno (utile anche per proteggere la muratura verticale dalle intemperie durante i lavori)
  • chiusura orizzontale/inclinata del pacchetto verticale con Celenit da rasare e lisciare
  • posa del tavolato sulle travi (tra la perlina e il Celenit lisciato posare un nastro autoespandente BG1)
  • risvoltare il manto sul tavolato per realizzare il pacchetto tetto

Per esperienza personale, dopo un intervento di coibentazione generale (non ho una casa con tetto in legno) la percezione dei rumori post intervento è radicalmente diversa: sono il tipo di rumori a cambiare. Dedicherò un nuovo articolo per descrivere queste sensazioni. Molti lettori che hanno fatto interventi in case già precedentemente abitate potranno riconoscersi.

Un tecnico del suono da me interpellato lo chiama “effetto Venezia”: cos’è che è cambiato? sono cambiate le frequenze: in parole povere, alcuni rumori non si sentono più e altri invece, che prima erano confusi nel rumore di fondo, emergono e si fanno notare. A Venezia è assente l’enorme rumore di fondo del traffico su gomma ed emergono i trolley, le voci, le stoviglie, le scarpe e i tacchi – sentite il rumore delle scarpe voi in una città normale?

Ma torniamo al tema principale, la mansarda di Pietro non è esente da infiltrazione di rumori esterni. Ora tutti sappiamo che uno strumento musicale è solitamente in legno, e non perchè il tuo vicino di casa possa bruciarlo facilmente dopo avervi sentito suonare! Ma prima di prendercela con la struttura portante è opportuno verificare che non ci siano buchi in casa, quali potrebbero essere?

  • il canale passante dell’aspiratore in cucina
  • il canale di sfiato dei bagni
  • il canale dell’impianto antenna
  • il telaio fisso dei due Velux
  • il telaio fisso dei serramenti che chiudono le pareti

Un test di tenuta all’aria potrebbe dare una verifica di tutti questi punti critici.

Sono anch’io infastidito facilmente dai rumori, il computer che ho davanti mi irrita, come il frigo o la testina del collettore del riscaldamento a pavimento – il bilancio dell’effetto Venezia dopo l’intervento di casa mia non l’ho ancora fatto. Potrebbe essere positivo, pur ammettendo che il fruscio rilasciato dai veicoli che corrono in strada mi appare enorme (un torrente) – i motori invece sembrano zittiti. Ne riparleremo.

Qualunque commento competente è gradito.

lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :


Visita il profilo di federico su Pinterest.

Finalmente ho il preventivo del cappotto

Tanti lettori hanno raccolto preventivi per il cappotto della propria casa ma non sanno valutarli!

Valutare un preventivo o confrontare varie offerte è complicato, spesso impossibile. E questo non per inesperienza di chi li legge, piuttosto è la poca chiarezza, o la scarsa descrizione delle voci, la causa.

preventivo cappotto

Ma da dove nasce questa indecifrabilità? Forse dalla nostra stessa richiesta! o da come abbiamo formulato la richiesta. Abbiamo chiamato qualche applicatore e abbiamo manifestato la volontà di eseguire dei lavori sull’abitazione di proprietà, in questo caso un isolamento esterno.

Non è raro inciampare in voci di capitolato come “fornitura e posa di pannelli isolanti per esterno spessore 12cm per applicazione cappotto, tassellatura e doppia rasatura con colla e rete” – diciture che dicono poco nulla di cosa succederà e si eseguirà.

Per prima cosa facciamo attenzione ai vocaboli: “applicazione cappotto” o “posa di sistema a cappotto” sono già due cose ben diverse. Il sistema a cappotto comprende componenti ben definiti. Dire “cappotto” significa che non sono definiti i vari componenti che si useranno per l’applicazione del cappotto:

  • collante, pannello, pannello per zoccolatura, eventuale pannello per zona architrave per anti incendio, profili di raccordo con guarnizioni per raccordi a serramenti e davanzali, tasselli ad espansione omologati secondo etag 014 con benestare tecnico europeo ETA, rondella isolante, rasatura armata con rete, strato di fondo, strato di finitura a spessore, colore con indice di riflessione > 25%, rasante impermeabilizzante elastico per zoccolatura ecc.

E’ sempre corretto scrive di quale sistema si tratti, e se si tratti di un sistema certificato: in un sistema certificato tutti gli elementi del sistema sono stati testati insieme (omologato secondo etag 004 con benestare tecnico europeo ETA n. xxxxxx). In questo caso i componenti, tutti insieme, garantiscono il funzionamento e la durata:

Ci sono 2 tipi di cappotti (il secondo più frequente del primo):

  1. Cappotto di qualità = Sistema venduto come kit dal produttore XY e certificato ETA
  2. Cappotto di qualità incerta = Sistema inventato dall’applicatore in base alle sue esperienze, conoscenze, convenienze.

 Con un Sistema certificato secondo il Benestare Tecnico Europeo (ETA) siamo certi che i componenti del Sistema siano stati testati per potere essere utilizzati assieme e durare nel tempo.

Sapete come si ottiene una certificazione? tutto il Sistema viene testato all’interno di una camera climatica e sottoposto a cicli che ne attestano la resistenza a freddo e caldo, al gelo e al disgelo, simulando un invecchiamento di 25 anni. Appaltare un Sistema certificato significa almeno che l’applicatore non andrà a comprare materiali di diverse aziende inventandosi il Sistema in cantiere.

Forse chi vi segue è un progettista che non conosce a fondo il Sistema a Cappotto: in Italia inizia a diffondersi solo in questi ultimi anni. Quindi scegliere un Sistema certificato è ancora più importante perchè ci si potrà appoggiare ai consulenti tecnici del produttore! E a titolo gratuito! Qui è bene approfittare! A piene mani!

Anche il progettista coinvolto può rivolgersi al produttore di Sistemi a cappotto per ottenere una corretta consulenza.

Ora che abbiamo le idee più chiare, possiamo essere certi che l’applicatore sia in grado di posare il Sistema a Cappotto a regola d’arte? Non possiamo! non esiste l’obbligo di  formazione per chi posa il Sistema a Cappotto.

Proviamo a chiedere se l’impresa o l’artigiano hanno seguito corsi di formazione oppure se sono associati Cortexa, oppure se hanno mai letto il manuale Cortexa. E’ già un inizio per non perdere tempo a prendere in considerazione offerte di chi forse non è poi così competente, pur avendo una gran mano o altre ottime abilità.

Sperando che la lettura non sia stata noiosa, o inutile, vi invito a rispondere al mini sondaggio qui sotto: (vi rubo solo 3 secondi perchè non dovrete perdere tempo a registrarvi!) grazie


lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Come recuperare i vecchi scuri con lo spessore del cappotto

Molti proprietari di casa sono definitivamente convinti dell’utilità del cappotto: senza un sistema di isolamento termico è inutile sperare di avere comfort tutto l’anno, sia in inverno che d’estate, senza bollette energetiche sempre più elevate.

Ma quali sono le difficoltà nella progettazione di un cappotto esterno in una riqualificazione energetica? Sicuramente sono legate alla forma più o meno favorevole dell’edificio. Una costruzione di forma semplice di solito non presenta molti ostacoli, tranne uno veramente frequente:

  • lo scuro del foro finestra.

E’ certamente una bella preoccupazione trovarsi davanti all’idea di sostituire tutti gli scuri per colpa dello spessore del cappotto! E non solo economicamente perché è una spesa imprevista.

Allora che fare? Io di solito ragiono con l’applicatore per il recupero al 100% dei vecchi scuri e mi invento una soluzione ad hoc in base allo stato di fatto e allo stato di progetto della facciata. Ecco alcuni schizzi che ho preparato! Sono da seguire per non perdersi d’animo e non mollare sull’idea del sistema a cappotto:

  • situazione ideale: il foro finestra libero che permette la posa del cappotto in facciata con il risvolto nell’imbotte fino ad andare in battuta al serramento esistente o nuovo che sia

recuperare i vecchi scuri con lo spessore del cappotto-10

la soglia della porta finestra resta ponte termico non risolto se non si decide la demolizione, e a volte la quota non permette miglioramenti

recuperare i vecchi scuri con lo spessore del cappotto-05

situazione normale: sono stati tolti gli scuri esistenti per il recupero successivo, si è rivestita la spalletta con il pannello isolante isensibile all’umidità e all’acqua

recuperare i vecchi scuri con lo spessore del cappotto-09

recuperare i vecchi scuri con lo spessore del cappotto-08

la luce del foro finestra è diminuita per colpa dello spessore dell’isolante! per recuperare gli scuri abbiamo bisogno però della stessa dimensione del foro originario…

ci vuole un montante in legno fissato alla parete proprio a filo vecchio foro finestra per tornare ad avere la larghezza originale adatta agli scuri da recuperare.

il cappotto in facciata presenterà una risega

recuperare i vecchi scuri con lo spessore del cappotto-01 recuperare i vecchi scuri con lo spessore del cappotto-02 recuperare i vecchi scuri con lo spessore del cappotto-03 recuperare i vecchi scuri con lo spessore del cappotto-04

per lasciare invariata l’altezza dello scuro da recuperare, bisogna eseguire la stessa risega anche in alto

recuperare i vecchi scuri con lo spessore del cappotto-06 recuperare i vecchi scuri con lo spessore del cappotto-07



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Foto posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI

posa isolamento esterno in eps con grafite e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio, Vicenza:

posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI-05 posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI-04 posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI-03 posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI-02 posa isolamento esterno e vmc – Zona Climatica E – GG 2815 – Valli del Pasubio VI-01

materiali: Baumit, Meltem

vale sempre il motto:

+ involucro - impianti copyright


federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Diventa anche Tu sostenitore del Blog espertoCasaClima :

Sintomi di non tenuta all’aria del tetto in legno e del cappotto

Il tetto in legno, al contrario di una copertura in laterocemento, è molto più delicato nella progettazione. Oltre agli strati del pacchetto di coibentazione si deve progettare nei minimi particolari come si garantirà la tenuta all’aria.

L’importanza della tenuta all’aria del tetto in legno è dovuta

  • alla deteriorabilità del legno in presenza continuata di umidità, gocciolio, muffe e marcescenze
  • alle perdite per ventilazione, in questo caso accidentali.

Si deve ricordare che in periodo di riscaldamento la migrazione del vapore avviene dall’interno verso l’esterno, e in presenza di difetti non avverrà lentamente e uniformemente attraverso il pacchetto traspirante che abbiamo progettato ma, accidentalmente e velocemente nei punti non correttamente sigillati. Come avviene in una pentola sul fuoco dove il coperchio non aderisce bene su tutto il bordo: in alcuni punti il vapore sbuffa visibilmente… sì poi si alza il coperchio e succede un disastro sui fornelli… ma questo è perchè ci sono 100°C.

Purtroppo questi difetti di progettazione si evidenziano a casa finita, a casa pagata e a casa vissuta un paio d’inverni. Si potrebbero identificare anche prima con un Blower-door test, il test di pressione all’aria, ma questo test di controllo non è la quotidianità. Se lo fosse, in giro non si vedrebbero difetti.

non tenuta all' aria

Descrivo un caso – più di un lettore si identificherà nel problema:

balcone sempre bagnato, pur se protetto da un generoso sporto del tetto: l’assito esterno completamente bagnato e un po’ ammuffito dal vapore che riesce a passare dall’ambiente sottotetto all’esterno.

non tenuta all aria tetto cappotto-04

il decoro dell’architrave sulla finitura esterna del sistema a cappotto mostra un filo d’acqua che scende dalla base della lanterna esterna: la coibentazione esterna (il cappotto) è stata forata per permettere il collegamento elettrico della lanterna e non si è provveduto a sigillare il passaggio: l’aria calda e umida interna attraverso le canaline dell’impianto elettrico ha trovato il modo di uscire
non tenuta all aria tetto cappotto-03

Durante tutto il periodo di riscaldamento cade la goccia sulla soglia in pietra: la goccia scava la pietra, gutta cavat lapidem.

non tenuta all aria tetto cappotto-02

il vapore interno che fuoriesce dalla predisposizione elettrica condensa a formare un rigagnolo in facciata:non tenuta all aria tetto cappotto-01E’ opportuno non sottovalutare la tenuta all’aria della casa, una stupidaggine come il passaggio elettrico dimenticato causa danni non da poco, e non mi riferisco al danno della doccia sulla soglia che sarà valutabile in un centinaio di anni, mi riferisco alla situazione nello strato della coibentazione, che non si vede e dipende da come è stata tagliata la canalina elettrica.

Sicuramente il caso appena descritto nasce da una dimenticanza dell’elettricista oppure dalla sua ignoranza in materia, di certo non è stata una furbizia per avere meno costi sul lavoro da eseguire: questo dettaglio della tenuta all’aria della tubazione elettrica ha un costo di 1,47€ se Pinco Pallino vuole acquistare il tappino su amazon!

Il difetto del tetto è invece veramente importante e spesso una soluzione di “rattoppo” non garantisce la soluzione al problema.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

I ponti termici strutturali devono essere attenuati

Calcolare i ponti termici non è facile, e costa tempo progettuale. Perchè non attenuarli durante la progettazione?  La posizione dei pilastri è importantissima per poter attenuare adeguatamente il ponte termico. Gli aggetti, le terrazze e le scale esterne addossate sono sempre dimenticate in fase di progettazione, perchè non prevedere un taglio termico?

Lasciamo perdere camere d’aria o giunti di malta, parliamo adesso solo di presenza di eterogeneità di struttura, ad esempio i pilastri in calcestruzzo.

ponti-termici-comuni

Il pilastro che intermezza una parete provoca una perturbazione del flusso termico (le isoterme relative al campo di temperatura non sono più parallele alle superfici) e perciò provoca disomogeneità delle temperature superficiali interne. E’ un ponte termico di struttura:

ponti-termici-comuni copia

Tendiamo sempre a sottovalutare, ma anche le pareti che si incontrano in un angolo causano l’incremento del flusso termico internamente: si tratta di un ponte termico geometrico:

ponti-termici-comuni

Nelle case molto disperdenti costruite negli anni passati i ponti termici non avevano gran peso, ma in case ben coibentate i ponti termici diventano importanti: solo loro possono aumentare la dispersione termica fino al 40%.

Non vi interessa il comfort? il peggioramento del fabbisogno energetico? il maggior costo per riscaldamento? la formazione di macchie dovute alla condensa? Allora tenete presente che i ponti termici sono anche causa di fessurazioni: trasmittanze differenti dei materiali causano tensioni e quindi disgregazione superficiale!

Se in progetto sono rimasti disegnati i pilastri come nella figura sopra, chiediamo al nostro progettista una correzione:

  • indietreggiamo le strutture in calcestruzzo in modo da poter aumentare lo strato di coibentazione in quelle zone.
  • calcoliamo la trasmittanza di quell’elemento che risulta maggiormente disperdente fino a scoprire quale spessore di maggior coibentazione sia indispensabile per ottenere l’uniformità dei valori U dei tamponamenti e degli elementi strutturali in cls.

ponti-termici-comuni corretti

Correggendo questi particolari, le strutture in cls non saranno più leggibili con le differenze di temperature superficiali interne e nemmeno con un termometro digitale laser a infrarossi potrete notare la struttura più fredda. Provare per credere.

vale sempre il motto:

+ involucro - impianti copyright


federico_sampaoli_espertocasaclimacom  ipha_member

- il mio profilo LinkedIn: Lin  - articoli pubblicati di recente: eCC  - commenti al blog: feed        - i miei tweet: Tw

…questo articolo è stato ideato, scritto e diretto da Federico Sampaoli,

vuoi pubblicare le tue FOTO di cantiere? segui le istruzioni di questa pagina.

diventa anche Tu sostenitore del Blog espertoCasaClima :

Ancora pietra al posto dei monoblocchi termoisolanti?

Avevo appena finito di scrivere che la posa in opera di monoblocchi termoisolanti  si è diffusa nell’edilizia italiana, che …

… ecco un cantiere dove ancora non si conosce l’abc del cappotto:

  • il cappotto è l’isolamento termico della parete esterna
  • la finestra è l’isolamento termico del foro della parete esterna
  • se tra serramento e cappotto di facciata c’è una interruzione della coibentazione, il ponte termico intorno al serramento è garantito al 100%
La progettazione della coibentazione in questo cantiere non è buona:
ponti termici costruttivi
Il riquadro sporgente, in pietra, attende la posa della coibentazione esterna, ma non protegge affatto la spalletta della finestra: tutti i 4 lati del serramento sono freddi.

Sì non è l’unico ponte termico, si vede subito che i balconi e anche i parapetti laterali non sono stati curati con un taglio termico.

Il nodo serramento – parete è delicato e va ben progettato: posizione, materiali per la posa in opera, sigillatura, nastrature, punto d’incontro con lo spessore della coibentazione. Il foro del serramento deve garantire la continuità dell’isolamento termico delle pareti esterne: la finestra sarà proprio la continuazione della coibentazione termoacustica della parete.

Quando non si ricorre all’utilizzo dei monoblocchi termoisolanti (e siamo liberi di non usarli), la soluzione foro finestra si deve progettare per bene.

serramento isolamento spallette

Tutti i 4 lati devono essere coibentati. Profilo con rete, guarnizione sigillante adesiva, rasatura, armatura ecc ecc

serramento isolamento spallette

Quando nei preventivi per fornitura e posa di sistema a cappotto leggeremo “vuoto per pieno” non ci arrabbieremo più, sapendo quanto lavoro c’è dietro a questo dettaglio importante.



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Il tassello è causa di dispersione di calore

 Sì, il tassello è causa di dispersione di calore attraverso l’isolamento termico, ma non è per questo che qualcuno si lamenta.

tasselli-termografia

Capita invece che dopo qualche tempo, a cappotto finito ed edificio abitato, ci si accorga di poter “leggere” sulla facciata tanti punti corrispondenti ai tasselli posati: un brutto vedere e un motivo di discordia tra posatore e proprietario di casa.

Personalmente mi è capitato di notarlo solamente in edifici con sistema a cappotto in EPS, è anche vero che altri materiali di coibentazione, più costosi, sono rari da incontrare!

Torniamo al problema del tassello: la testa si copre con la rasatura, la rete, la rasatura e la finitura, ma è comunque un materiale diverso dalla superficie e perciò crea “discordia”!

Ecco che torna l’importanza di un sistema certificato che offra la garanzia che tutti i prodotti facenti parte del sistema funzionino bene insieme e siano stati testati. Ecco perchè sono contrario al cappotto inventato dal pittore o dal progettista.

Non me ne vogliano i pittori, che stimo, nè i progettisti, che NON sono tenuti a “creare” un sistema a cappotto per ogni progetto: è compito delle grandi aziende che verificano la bontà dei loro sistemi prima di vendere il sistema.

Il tassello oggi può essere scelto per montaggio ad incasso, cioè affogato nel pannello: sono tasselli di ultima generazione che fissano i pannelli minimizzando il ponte termico puntuale.

tassello-per-cappotto-con-affogamento

  • il piatto di tenuta, dotato di asta telescopica, è distinto dall‘elemento di tassello, così l‘asta del piatto di tenuta può infilarsi e scorrere nell‘asta del tassello
  • il montaggio del tassello comprende in un’unica operazione anche l’inserimento della rondella isolante di copertura
  • ovviamente certificato ETAG 014

Se state scegliendo un sistema a cappotto per isolamento termico della vostra casa, parlate anche di questo particolare e non lasciate al caso questo e altri dettagli importanti.






lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Spessore del cappotto e forma di un edificio – il rapporto S/V

A volte mi viene chiesto di consigliare lo spessore del cappotto.

Meglio isolare di più che di meno può sembrare una risposta buona per tutte le occasioni, invece prima di rispondere è meglio capire di che forma e di che grandezza sia l’edificio da coibentare.

forma-non-compatta-edificio

Perchè la forma ha tanta importanza?

forma-non-compatta-edificio

Perchè il rapporto tra la superficie disperdente ed il volume riscaldato è un valore importante: non è un concetto difficile: Si raffredda più in fretta una grossa patata bollente o una piccola patata bollente? Con la stessa pelle, la patata di piccole dimensioni è presto a temperatura ambiente, la grossa patata conserva invece a lungo l’energia accumulata.

rapporto-superficie-volume

Idem per la piccola casetta se confrontata con un grosso condominio o un grattacielo.

Nella casetta singola il rapporto S/V è alto e necessiterà di un’isolamento molto maggiore per raggiungere buone prestazioni energetiche.

Il buon rapporto S/V è una scorciatoia per raggiungere in fretta una buona efficienza energetica, è un buon criterio per progettare, ma spesso la forma della nostra casa dipende più dal cuore che dalla ragione:

rapporto-superficie-volume-edificio





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Un cappotto di grosso spessore o 1 cm di Aerogel ?

Sarà l’autunno alle porte o un settembre con temperature estive, ma sembra questa la domanda del mese!

Già in un precedente articolo, “Ragionare sull’isolamento interno“, ho scritto qualcosa di questi materassini in aerogel nanoporoso rinforzato con fibre, proprio perchè in assoluto offrono veramente prestazioni considerevoli.

Allora decidiamo di migliorare le qualità isolanti di una vecchia muratura in mattone pieno che allo stato di fatto ha un valore di trasmittanza pari a probabilmente U = 2,05 W/(m2K) (questa è l’energia che attraversa la parete).

Facciamo posare 1cm di Aerogel Spaceloft:

 spaceloft-1cm

Cosa abbiamo ottenuto? Un notevole miglioramento: U = 0,83 W/(m2K). Un bel salto dal vecchio 2,05 !

Pensate che con 20°C all’interno e -10°C all’esterno la temperatura superficiale interna della parete è salita a 16.8°C. Prima, la vecchia parete raggiungeva sulla superficie interna solo 12°C.

Sicuramente meglio che ritinteggiare. Però abbiamo speso una bella cifra e non abbiamo raggiunto un ottimo valore di isolamento.

Con lo stesso investimento, ad occhio e croce, euro più euro meno, credo meno, possiamo invece permetterci un grosso spessore di eps (non certo frutto di nanotecnologie…. ma comunque esegue il suo compito!)

 eps-20cm

Con 20cm di eps otteniamo una trasmittanza di U = 0,18 W/(m2K)

Sicuramente meglio!

In conclusione: i materiali speciali usiamoli in casi speciali!

  • Se non posso ingrossare una parete, usiamoli!
  • Se non voglio chiudere troppo il foro finestra isolando le spallette, usiamoli!
  • Se in facciata ho un fregio da conservare o non voglio annegarlo nell’isolamento, usiamoli!



+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Meglio un cappotto di pochi centimetri o meglio non intervenire?

 Decidere un intervento di isolamento è senz’altro difficile. Una casa che non ha un sistema di isolamento esterno sicuramente è anche bisognosa di tanti altri interventi: dai serramenti all’impianto di riscaldamento, alla ventilazione. Il proprietario di casa si trova davanti ad una spesa enorme da affrontare. Spesso è così alta che rinuncia a qualsiasi intervento o resta smarrito tra le diverse opzioni che gli vengono offerte.

Ma in questo articolo parliamo solo di isolamento esterno e lasciamo da parte tutti gli altri temi.

E’ comune fissarsi come obiettivo far realizzare il così detto cappotto esterno; si è ben compresa l’utilità dell’intervento e si è deciso per il “sì facciamolo!”.

cappotto in eps

Appena presa questa decisione subito altre scelte si presentano sul tavolo:

  • materiale isolante
  • spessore isolante
  • finitura esterna
  • correzione dei ponti termici
  • progettazione imbotte foro serramnto
  • sigillature
  • e tanti altri dettagli…

In questo articolo pensiamo solo allo spessore! Di quanti centimetri faremo il cappotto? I catastrofisti come me diranno da 24cm! altri diranno che va bene da 5cm.

Entrambi, il catastrofista e tutti gli altri, hanno ragione! Perchè?

 Prendiamo a titolo di esempio un sistema a cappotto in EPS, Polistirene espanso sinterizzato (il polistirolo):

Le dispersioni delle pareti già si dimezzano con soli 2/3cm di eps : sono infatti i primi centimetri di isolante che cambiano drasticamente il grado di isolamento (è il primo maglione che ci tiene caldi, non il ventiquattresimo uno sopra all’altro!).

Solitamente le vecchie pareti esterne sono costituite di forati o mattoni pieni forse con una intercapedine vuota: la loro trasmittanza termica U, ignorando tutti i ponti termici lineari e geometrici, è probabilmente pari a

2,05 W/(m2K)

questa è l’energia che attraversa la parete, cioè quanti Watt di energia vengono ceduti attraverso 1 metro quadro di parete per una differenza di temperatura di 1 grado Kelvin tra dentro e fuori.

La trasmittanza termica delle pareti U = 2,05 W/(m2K) scende della metà con soli 30mm di eps: sembra un ottimo punto di arrivo! o no?

stratigrafia eps 3 cm di spessore

Legenda: 1 intonaco calce cemento, 2 mattone pieno, 3 intonaco calce cemento, 4 isolamento, 5 finitura

Adesso facciamo i catstrofisti e calcoliamo la trasmittanza che otteniamo con 20cm di eps (quasi 7 volte lo spessore di prima):

con eps spessore 20cm otteniamo una trasmittanza U pari a 0,18 W/(m2K)

stratigrafia eps 20 cm di spessore

 E’ un’ottima prestazione U = 0,18 W/(m2K), ma per capirci, una casa passiva ha normalmente un valore U pari alla metà !

Non andiamo fuori tema:

  • 3 cm di EPS ci cambiano la casa
  • 20 cm ci stravolgono la casa:

la trasmittanza dell’involucro è scesa del 90%.

Allora, che altre riflessioni possiamo fare?

La spesa per la realizzazione di un cappotto esterno non è data dalla quantità di spessore di polistirolo, ma è piuttosto la somma delle voci più rilevanti :

  • ponteggio,
  • preparazione del fondo,
  • incollaggio,
  • tassellatura,
  • rasatura e armatura,
  • finitura esterna.

Tutte queste lavorazioni sono da pagarsi sia che scegliamo lastre isolanti da 3cm che da 20cm.
In altri casi la valutazione si fà ben più complicata: commissionando un isolamento in fibra di legno, devo tener conto che ogni centimetro di spessore di fibra in più ha forte peso sul costo totale !

in conclusione? meglio far meglio!





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

Sistema di isolamento termico esterno con intonaco, detto cappotto

 Indossiamolo bene questo cappotto! altrimenti meglio restare in maniche di camicia.

tag-sistema-a-cappotto

Cosa voglio dire? Diamo pure l’incarico di posare un sistema a cappotto, ma conosciamone almeno le regole della buona posa in opera! Oppure incaricate me  :-)spendete un soldino oggi e ne risparmierete una montagna domani!

Stiamo parlando di un sistema di isolamento termico esterno con intonaco su isolante, ormai tutti lo chiamano “Cappotto”.

Seguire e verificare la corretta esecuzione dei lavori di posa è importantissimo ma già in fase di progettazione è indispensabile conoscerne l’esecuzione corretta. E alla fine spetta proprio al progettista o al Direttore Lavori l’onere del rilascio di dichiarazione di accettazione dei lavori e/o indicazioni delle azioni correttive da effettuare per l’accettazione.

Un sistema a cappotto composito (un ETICS) ha le proprie linee guida (ETAG 004) dove sono precisamente definiti tutti i componenti del sistema. Superate le prove di laboratorio il sistema ottiene l’ETA, il Benestare Tecnico Europeo.

Cosa sto dicendo? Non utilizziamo materiali di ditte o provenienza diversi usando l’esperienza personale dell’applicatore perchè non possiamo ottenere garanzie!

Un sistema a cappotto è formato da:

  • Collante
  • Isolante
  • Tassello di fissaggio (ETAG 014: linee guida tecniche europee per i tasselli)
  • Rasatura (intonaco di fondo)
  • Armatura
  • Rivestimento
  • Accessori (rete angolare, profili per raccordi, profili per giunti di dilatazione,
    profili per zoccolatura, nastri di guarnizione)

Alcuni aspetti del prima e durante la posa da non sottovalutare:

  • in cantiere imponiamo l’adeguato deposito dei materiali
  • in estate assicuriamoci che l’acqua d’impasto delle malte e degli intonaci sia sufficientemente fredda
  • diamo precise istruzioni esecutive nei raccordi o negli attraversamenti in modo da ottenere un’esecuzione a tenuta di pioggia battente e resistente nel tempo
  • progettiamo i fissaggi in modo da evitare i ponti termici
  • proteggiamo tutto quello che non andrà rivestito dal sistema
  • verifichiamo l’idoneità del supporto
  • non ignoriamo l’umidità di risalita o le efflorescenze saline
  • chiudiamo i fori degli ancoraggi del ponteggio con un rotolino di nastro autoespandente evitando che penetri acqua all’interno
  • togliamo la polvere dalle superfici
  • bagnamo la superficie se è troppo secca in modo che non rubi acqua al rasante
  • testiamo il collante sulla facciata con 30cm. di rete d’armatura: solo l’armatura deve staccarsi!!!
  • laviamo ad alta pressione le superfici con pitture minerali o rivestimenti acrilici esistenti
  • rimuoviamo meccanicamente le superfici con pitture a base di calce
  •  eseguiamo tutti i raccordi alle finestre, alle porte e al tetto, così come tutti i componenti che perforano il cappotto (impianti parafulmine, tubi di scarico dell’acqua piovana, interruttori incassati, ecc., incluso il loro fissaggio) con adeguati profili o nastri di guarnizione precompressi autoespansivi consigliati dal produttore del sistema.
  • raccordi eseguiti a regola d’arte garantiscono la durabilità del sistema cappotto e compensano i movimenti dovuti alle escursioni termiche di finestre, porte e vetrate.
  • non accettiamo sigillature con sigillanti (acrilici, siliconici) che non sono raccordi durevolmente
    resistenti alla pioggia battente e necessitano manutenzione.
  • ricordiamo ai posatori che per zoccolatura si intende la zona di una facciata soggetta a spruzzi d’acqua, quindi anche vicino alla pavimentazione della terrazza, delle scale ecc.
  • usiamo un profilo con gocciolatoio in caso di zoccolo rientrante.
  • provvediamo ad uno strato impermeabilizzante come un rasante cementizio elastico impermeabile se la zoccolatura è a contatto con il terreno.
  • fissiamo in modo uniforme i pannelli, permettere all’aria di circolare dietro all’isolante è sbagliato.
  • chiediamo di stendere il collante a strisce verticali sul pannello.
  • lamentiamo il collante che si interpone tra i pannelli, sono ponti termici anche quelli.
  • quando isoliamo l’imbotte finestra e porta facciamo sporgere i pannelli isolanti della facciata oltre il bordo grezzo delle spallette, poi applichiamo a pressione le spallette.
  • in corrispondenza di angoli di finestre e di porte anneghiamo nell’intonaco strisce di rete d’armatura in diagonale fissate ai pannelli isolanti prima dell’applicazione
    della rasatura superficiale.
  • scegliamo il tassello idoneo al supporto controllando la lettera indicata ABCDE (secondo l’ ETAG 014)
  • tasseliamo dopo 3 giorni almeno e foriamo a percussione solo con mattone pieno o calcestruzzo.
  • scegliamo la finitura finale con indice di riflessione non inferiore al 20% (intendo le pitture protettive e per gli intonaci di rivestimento) e con spessori di isolante elevati il valore dell’indice di riflessione deve essere aumentato per limitare il surriscaldamento superficiale dovuto all’irraggiamento solare.

finitura esterna



lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :


Visita il profilo di federico su Pinterest.

EPS e XPS. Dove sta la differenza?

 Un bel guaio quando l’applicatore stesso non conosce la differenza tra EPS e XPS. Pensando non ve ne sia alcuna, esegue l’intervento di isolamento a cappotto con EPS fino a terra, dalla testa ai piedi. Poi, qualche mese dopo l’intervento, si scopre che il cappotto “beve”.

…come dice mio figlio… << E adesso?>>

Adesso si taglia lo zoccolo e si guarda come è stato eseguito.casi-cappotto-eps-21

e si scopre che è EPS fino a terra, per di più incollato a “polpette” di colla (tanta aria che gira tra cappotto e muratura: il cappotto non può garantire le sue prestazioni!). A guardar bene si scopre anche che i pannelli stessi non sono ben accostati (ponte termico con il collante) casi-cappotto-eps-3casi-cappotto-eps

e che l’intercapedine d’aria “non richiesta” permette di infilare anche le dita,

casi-cappotto-eps-5

tanto è generosa!

Meglio rifare almeno la zoccolatura di questo cappotto.

Un controllo in cantiere durante la posa avrebbe potuto evitare tutti questi problemi. Anche un capitolato più particolareggiato poteva aiutare a percorrere la strada senza dubbi o malinterpretazioni della lavorazione da eseguire.

Ricordiamo che l’EPS è espanso mentre l’XPS è estruso. Qunidi l’XPS è una struttura a celle chiuse omogenea e stabile che non può assorbire acqua, normalmente di colore non bianco (quindi anche facile da riconoscere!), con alta resistenza alla compressione.





lettura senza banner pubblicitari grazie alla generosità dei lettori – dona anche Tu!

+ involucro - impianti copyright

federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Entra anche Tu nella lista dei sostenitori del Blog espertoCasaClima :

Visita il profilo di federico su Pinterest.

sistemi a cappotto con marcatura CE

Solo i pignoli vogliono un cappotto ETAG 004?

manuale-di-istruzione

Appena tutti sapranno che un sistema a cappotto deve avere la Marcatura CE solo chi cerca il minor prezzo e la minor qualità sceglierà un cappotto non ETAG 004.

eota

 L’ EOTA, l’ European Organisation for Tecnical Approval, è l’organismo che riunisce gli Istituti impegnati prima nella definizione delle Guide Tecniche di cui la ETAG 004 fa parte, poi nel rilascio degli ETA (www.eota.be per maggiori informazioni e dettagli).

Nel 2001 la Commissione Europea ha approvato la ETAG 004, cioè la Guida Tecnica per il rilascio degli ETA (European Technical Approval) agli ETICS (External Thermal Insulation Composite Systems), cioè ai “sistemi a cappotto”.

european-technical-approval

Il rilascio di un ETA è il primo passo di una procedura più complessa il cui esito finale è l’apposizione della Marcatura CE (obbligatoria ai sensi della Direttiva Europea Prodotti da Costruzione 89/106/EEC1 per mettere sul mercato europeo alcuni prodotti da costruzione). Essa è soltanto un simbolo di conformità rispetto a determinate specificazioni tecniche assunte a riferimento comune in sede europea.

Che cosa è un ETA? L’”Europea Tecnica Approvazione”, o meglio il Benestare Tecnico Europeo, l’ETA è a tutti gli effetti una specifica europea con valore di norma per il singolo prodotto; è una valutazione tecnica positiva di idoneità all’impiego per l’utilizzo di un prodotto da costruzione di uno specifico produttore per un determinato utilizzo previsto.

Ogni kit di sistema composito di isolamento termico esterno avrà la propria “specificazione”, quindi, supposti 100 kit di ETICS, cioè 100 sistemi a cappotto, si avranno (a regime) 100 ETA, sostanzialmente diversi. Un ETA ha una validità di 5 anni e contiene tutti i riferimenti prestazionali e le caratteristiche che quel dato sistema e i suoi componenti devono rispettare, ma contiene anche le precise indicazioni sul modo con cui l’azienda controlla tali specifiche, oltre che sulla progettazione e la messa in opera del sistema. (valid ETAs)

Il produttore che richiede l’ETA per un sistema in realtà produce un kit di componenti (e acquista da fornitori esterni quelli che non produce in prima persona), ma li immette sul mercato perché siano assemblati in uno specifico sistema, del quale, attraverso il programma di prove che porta all’ETA, si sono verificate tutte le principali caratteristiche e prestazioni.

Una volta ottenuto il rilascio dell’ETA, il secondo passo per il produttore è quello di ottenere l’Attestazione di Conformità del proprio “prodotto” (ETICS) al proprio ETA. Si potrebbe pensare che si tratti di una procedura semplice poiché l’ETA è stato scritto proprio “a pennello” per quel dato sistema e la conformità potrebbe essere considerata quasi automatica, ma in realtà il Factory Production Control o FPC verifica la capacità del produttore di garantire nel tempo tale conformità.

marcatura-ce

L’ultimo passo è la predisposizione da parte del produttore della Marcatura CE, cioè far stampare le etichette con il simbolo CE da apporre sul prodotto e contenenti, oltre al simbolo, una serie di indicazioni relative al prodotto stesso. E’ di nuovo l’ETA che regolamenta il contenuto dell’etichetta così come le modalità della sua apposizione.

A questo punto il produttore è “in regola” e, con l’apposizione della Marcatura CE e la redazione di una dichiarazione di conformità, è formalmente autorizzato a immettere il proprio sistema nel mercato europeo, Italia compresa.

Tra le prime aziende ad arrivare al rilascio di un ETA: la Röfix S.p.A. di Parcines (BZ) con l’ETA 04/0037 e la Mapei S.p.A. di Milano con l’ETA 04/0061. Presto anche altre tre aziende.

Perché così tardi? Nel maggio 2003 è scattato l’obbligo di marcatura CE per i sistemi compositi di isolamento termico esterno, ma nonostante l’obbligatorietà le aziende hanno mediamente assunto un atteggiamento di attesa e sono rimaste a vedere come si muoveva la concorrenza. Adesso che le prime aziende si possono presentare esibendo la marcatura CE, diventerà problematico proporsi sul mercato senza di essa.

Sistema di isolamento termico in sughero

Ricordo a titolo di esempio che anche i tasselli devono corrispondere alle prescrizioni delle normative: i tasselli devono essere idonei al supporto e fare riferimento alle categorie d’uso elencate nella norma di produzione.

Le categorie d’uso secondo l’Etag 014 definiscono i campi di impiego del tassello in relazione ai vari tipi di supporto.

etag-014

vale sempre il motto:

+ involucro - impianti copyright


federico_sampaoli_espertocasaclimacom  ipha_member   articolo ideato, scritto e diretto da Federico Sampaoli, impegnato a favore delle persone, del comfort e dell’open information, titolare e caporedattore di espertocasaclima.com – blog di formazione e comunicazione online dal 2009.

Se vuoi conoscere il mio profilo LinkedIn

Diventa anche Tu sostenitore del Blog espertoCasaClima :
